Транспортные сети следующего поколения

Г.Г. ЯНОВСКИЙ, заведующий кафедрой СПбГУТ, А.А. РУИН, инженер I категории ОАО "Гипросвзяь"

Вестник связи №2 2004

В последние несколько лет в связи с конвергенцией телефонных сетей общего пользования и Интернет возникла концепция построения сетей следующего поколения (NGN), в которых на сетевом и транспортном уровнях предполагается применять IP-ориентированные протоколы. Однако при использовании популярных сегодня кольцевых топологий, протоколы которых выбирались с учетом специфики сетей с коммутацией каналов, могут возникнуть проблемы, связанные с трудностями оптимизации и масштабирования кольцевых структур для пакетных сетей следующего поколения.

С развитием IP-сетей требования к ресурсам, необходимым для доставки новых услуг, непрерывно растут. Продвижение на рынок услуг, для реализации которых требуются различные значения выделяемых сетевых ресурсов, приводит к необходимости создания новых технологий доступа к разделяемой среде. Они должны учитывать особенности структуры трафика, быть отказоустойчивыми, обеспечивать возможность динамического управления сетевыми ресурсами и быть экономически эффективными.

В конце 2000 г. в IEEE была создана рабочая группа 802.17, которая начала разработку спецификации технологии для кольцевых структур в пакетных сетях. Эта технология получила название технологии устойчивых пакетных колец (Resilient Packet Ring, RPR). Основной целью ее разработки было создание отказоустойчивых пакетно-ориентированных сетей класса Metro, которые могут обеспечить экономически эффективную транспортировку пачечного трафика, в первую очередь, Ethernet, через SDH-кольцевые топологии.

Сегодня технология RPR позиционируется в качестве нового стандарта уровня МАС (управление доступом к среде) для волоконно-оптических колец в магистральных сетях. Первый вариант стандарта 1.0 был представлен на обсуждение в августе 2001 г.; сегодня рассматривается вариант 2.0, публикация окончательной версии стандарта RPR ожидается в 2003 г.

В [5] были описаны архитектура и основные свойства колец RPR, в том числе механизмы обеспечения отказоустойчивого функционирования сетей, классы обслуживания, поддерживаемые технологией RPR, механизмы управления доступом к ресурсу, определены основные достоинства и недостатки технологии. Несмотря на относительно высокий уровень разработки технических спецификаций технологии RPR, публикации, посвященные анализу вероятностно-временных характеристик кольцевых структур на базе RPR, практически отсутствуют. В данной работе предлагается аналитическая модель и представлены результаты исследования характеристик основного элемента кольца RPR - коммутатора

Постановка задачи

Во многих реальных системах, поступающие запросы являются неоднородными как по распределению времени обслуживания, так и по их ценности для системы и, следовательно, праву претендовать на первоочередное обслуживание в момент освобождения прибора. Такие модели исследуются в рамках приоритетных СМО. Эта теория довольно хорошо развита и ее изложению посвящено немало монографий.

В соответствии со спецификацией Darwin 1.0 [11] представим коммутатор как однолинейную СМО с ожиданием, на вход которой поступают потоки с различными приоритетами. В целях упрощения дальнейшего анализа будем рассматривать только два типа потоков на входе коммутатора - транзитные и исходящие.

С целью упрощения анализа входящие потоки (потоки, которые терминируются в данном коммутаторе) в нашем анализе рассматриваться не будут. Транзитным потокам присваивается более высокие приоритеты, исходящим - более низкие.

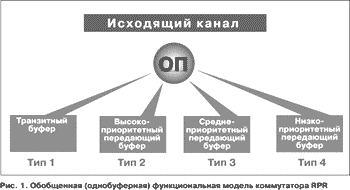

Обобщенная функциональная модель коммутатора RPR с учетом приоритетов для транзитных и исходящих потоков представлена на рис. 1. Для транзитного трафика различных приоритетов может применяться как общий ("однобуферная схема" в соответствии со спецификацией [11]), так и раздельные ("двухбуферная схема") накопители. Для исходящего трафика в коммутаторах RPR всегда используются раздельные буферы для трафика с различными приоритетами. В данной работе мы рассматриваем однобуферную схему применительно к транзитному трафику.

Приоритетная модель коммутатора RPR

Входной поток и дисциплина обслуживания. На вход системы обслуживания (см. рис. 1) поступают r независимых простейших потоков. При этом k-й поток имеет интенсивность lk, k = 1,....,r . Обозначим интенсивность суммарного потока как

Пусть времена обслуживания запросов k-го потока характеризуются функцией распределения Bk(t) с преобразованием Лапласа-Стилтьеса bk(s) и конечными начальными моментами Запросы на обслуживание от k-го потока будем назовать запросами приоритета k.

Положим, что запросы от i-го потока имеют более высокий приоритет, чем от j-го, если i < j. Приоритет учитывается тем, что в момент окончания обслуживания следующим на обслуживание из очередей выбирается запрос, имеющий максимальный приоритет. Запросы, имеющие один и тот же приоритет, выбираются согласно установленной дисциплине обслуживания, в данном случае соглано дисциплине FIFO.

Данная система относится к СМО с относительным приоритетом, так как поступление запроса более высокого приоритета не прерывает обслуживания запроса более низкого приоритета.

Исследуем систему с относительным приоритетом методом введения дополнительного события. Найдем стационарное распределение времени wk(t) ожидания обслуживания запроса приоритета k, k = 1,...,r если бы он поступил в систему в момент времени t.

Среднее время нахождения в очереди для различных типов трафика. В работах [1] и [4] показано, что преобразование Лапласа-Стилтьеса wk(s) стационарного распределения виртуального времени ожидания запроса приоритета k определяется следующим образом:

Результаты моделирования и заключительные замечания

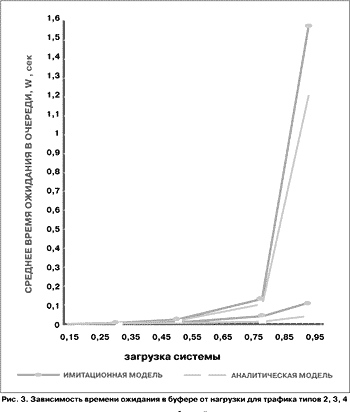

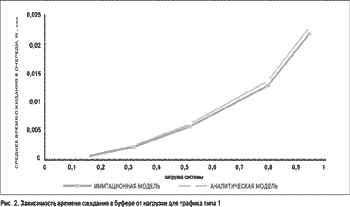

На рис. 2 и 3 представлены зависимости среднего времени ожидания от загрузки системы для транзитного и исходящего трафиков при различных приоритетах, рассчитанные в соответствии с формулой (3). Здесь же приведены результаты имитационного моделирования коммутатора RPR с приоритетами, полученные с помощью программы Qnat v. 2.0 [14].

Для обеих моделей - аналитической и имитационной - использовались параметры таблицы. Можно сделать вывод, что разработанная аналитическая модель коммутатора RPR с приоритетами и имитационная модель такого коммутатора адекватны.

В данной работе исследовалось поведение коммутатора RPR. Анализ кольца RPR как сетевого объекта является предметом дальнейших исследований.
