В статье излагаются разработки программы для расчета токов короткого замыкания, необходимых для реализации в методе автоматизации аварийных ситуаций по данным цифровых регистраторов решения возможности моделирования КЗ и работы РЗА и, при необходимости, уточнения места повреждения на воздушной линии.
В основу алгоритма заложен метод наложения [1, 2], согласному которому величины искомых токов КЗ и остаточного напряжения в узлах рассматриваемой сети получаются путем наложения расчета двух режимов: предшествующего нормального и собственно аварийного, в котором точка КЗ удалена на дополнительное сопротивление (рис. 1).
Адаптация модели и ее параметров выполняется на основе дискретных и аналоговых сигналов цифрового регистратора.
|

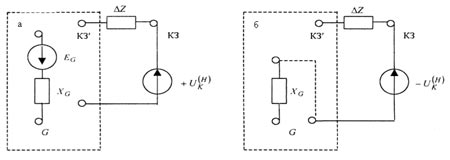

| Рис.1 - Схема замещения (а - нормальный режим; б - аварийный режим) |
В качестве математических моделей линий электропередач используются решетчатые схемы из элементов, что позволяет получить математическую модель с физической интерпретацией. Модель линии представляет собой многопроводный элемент со взаимными электромагнитными связями между проводами. Программа имеет модуль для создания математической модели линии.
1. Ульянов С.А. Электромагнитные переходные процессы в электрических системах. – М.: Энергия, 1970. – 520 с.
2. Чернин А. Лосев С.Б. Основы вычислений электрических величин для релейной защиты при сложных повреждениях в электрических системах. – М.: Энергия, 1971. - 440 с.
