CREDO_GEO предназначена для создания математической пространственной модели геологического строения площадки или полосы изысканий.

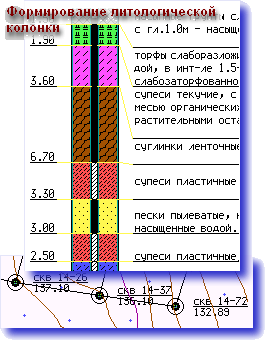

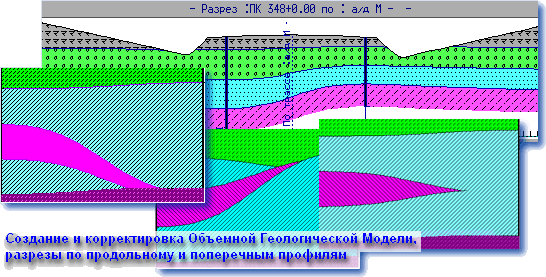

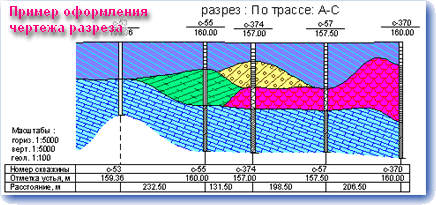

Исходными данными для создания геологической модели являются: список грунтов, выявленных на площадке, данные по исходным выработкам (скважины, шурфы и т.д). Дополнительными, но не обязательными могут быть данные по Цифровой Модели Местности (ЦММ), подготовленные в системе CREDO_TER или CREDO_MIX. В этом случае корректировка дневной поверхности производится автоматически. При наличии информации о геометрии объекта из системы CREDO_PRO или CREDO_MIX, разрезы строятся по запроектированным трассам и объектам. Объёмная модель не является жёсткой, методика позволяет создавать на одних и тех же исходных данных несколько моделей в зависимости от взглядов и опыта специалиста. Система предоставляет возможность увязать геологические слои с рельефом местности. Любой из слоев (или все слои) можно жёстко привязать к рельефу либо установить гибкую зависимость, либо вообще не увязывать с рельефом. Используя систему CREDO_GEO, Вы сможете создавать, корректировать чертежи литологических колонок исходных выработок и колонок, интерполированных в произвольной точке площадки. У Вас будет возможность в пределах модели одновременно строить и корректировать практически неограниченное число вертикальных инженерно-геологических разрезов произвольной геометрии (по выработкам, трассам, произвольным сечениям). Поверхности уровней подземных вод создаются на исходных выработках по установившимся отметкам горизонтов. Для грунтов, выделенных на разрезе, можно создать список условных обозначений, изменить типы консистенции и степень влажности грунтов. Система предоставляет в Ваше распоряжение интерактивный, качественно новый инструмент корректировки созданных разрезов. Вы сможете определять характер выклинивания слоев, разрывать или соединять слои одного типа грунта между соседними скважинами.
Кроме этого система позволит Вам вычислить площади в текущем разрезе по грунтам, а при наличии слоя ЦММ с “красным” рельефом – площади грунтов между “красной” и “черной” поверхностями, площадь досыпаемого участка. При наличии на объекте данных по замерам любого рода, Вы можете при совместном использовании систем CREDO_GEO и CREDO_TER (CREDO_MIX) построить в изолиниях план этого опробования. Полученную информацию по геологии Вы сможете экспортировать в файлы открытого обменного формата для связи с различными системами или для обмена с геологическими базами данных. Для анализа геолого-гидрогеологических условий местности данные по геологии подгружаются в системы CREDO_TER, CREDO_MIX и CREDO_PRO. Создание объёмной геологической модели местности позволит вести многовариантное проектирование трассы без корректировки и повторного ввода данных по геологии, которые экспортируются в систему обработки линейных изысканий комплекса CREDO.
|
|
