Рециркуляция отходящих газов.

Не секрет, что черная металлургия является лидером по потреблению энергетических ресурсов и сырья, что влечет за собой и лидерство в сфере вредных выбросов. Оптимизация физико-химических процессов спекания шихты, формирование структуры агломерата не может рассматриваться в отрыве от экологических проблем загрязнения окружающей среды вредными выбросами SOx, CO, NOx, и т.д. Известно что совершенствование технологии процесса агломерации приводит к сокращению выбросов вредных веществ и токсичных газов

Изменение интенсивности выделения или поглощения кислорода окислами железа по высоте зоны горения определяет кинетику окислительно-восстановительных реакций и в конечном счете влияет на состав отходящих газов, в которых концентрация оксидов углерода (СО) может достигать 3-5%. В слое интенсивно протекает процесс газификации углерода и тем сильнее, чем выше слой агломерационной шихты. Это происходит до тех пор, пока слоевой процесс не перейдет в область явного недостатка воздушного кислорода. По мере значительного остывания газо-воздушного потока в верхних участках процесс перевода углерода в СО постепенно замирает. Процесс возмещается свежим топливом, лежащим в нижней части слоя при усиленной тепловой обработке потоком горячих газов и отдающим в этот поток газы разложения в том числе водород и СО.

Одним из методов снижения в дымовых газах СО, NOx и пыли является процесс с рециркуляцией агломерационных газов. На Алчевском металлургическом комбинате были проведены эксперименты по спеканию шихты магнезитового концентрата с применением рециркуляции. Во время эксперимента содержание углерода твердого топлива Сг = 2,2 – 2,6 %; концентрация СО в период зажигания 1%, в период спекания изменилась от 3,08 до 3,22%. В зависимости от содержания СО, концентрация свободного кислорода изменилась от 0,5 до 6,2% соответственно.

Рециркуляция осуществлялась путем отбора отходящих газов из двух последних вакуум-камер и подачи их специальным дымососом по трубопроводу в теплоизолированный колпак, расположенный непосредственно за зажигательным горном. При прохождении через зону охлаждения спека, оксид углерода (СО), содержащийся в рециркулируемом газе догорает до СО2.

С увеличением степени рециркуляции агломерационного газа пропорционально увеличивается и доля СО2, возвращаемого в процессе спекания. Понижение концентрации кислорода в просасываемом газе приводит к понижению полноты окисления углерода твердого топлива. Снижение концентрации кислорода начинает проявляться при достижении степени рециркуляции r = 15%. Повышение степени рециркуляции до 47% приводит к уменьшению отношения степеней использования химической энергии углерода твердого топлива при спекании с рециркуляцией (nс хим)р и с прососом воздуха (nс хим)в.(Рисунок 1)

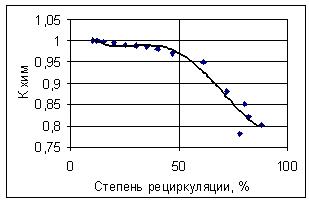

Рисунок 1. Влияние степени рециркуляции газа на химическую полноту сгорания углерода твердого топлива, где Кхим - отношения степеней использования химической энергии углерода твердого топлива при спекании с рециркуляцией (nс хим)р и с прососом воздуха (nс хим)в

Повышение степени рециркуляции r выше 30% нецелесообразно. Степень рециркуляции влияет на Кхим = (nс хим)р / (nс хим)в по зависимости, описываемой следующим уравнением: y = 4•10-8 •x4 - 8•10-6•x3 + 0,0005•x2 - 0,0111•x + 1,0788.

При степени рециркуляции r = 30% оксид углерода (СО) горит до СО2 на поверхности двухвалентного железа, а окислы азота в атмосфере СО восстанавливаются до нейтрального азота по реакции NO + CO = 0.5N2 + CO2 . Также при использовании рециркуляции агломерационного газа можно увеличить степень обессеривания шихты, не добавляя в нее топлива, так как при рециркуляции осуществляется дополнительный обогрев спекаемого слоя.

Таким образом процесс спекания агломерационной шихты с рециркуляцией дымовых газов способствует снижению вредных выбросов (СО- полностью, SO2- до 0,8% ), а также снижению валового выброса пыли на 20% и может быть рекомендован для использования в агломерации.

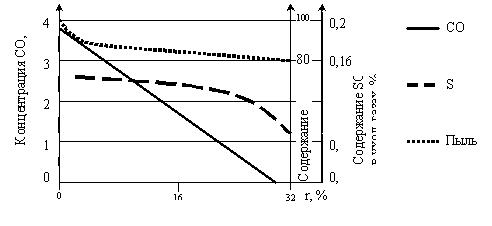

Рисунок 2. На рисунке показана динимика изменения концентраций СО, серы, пыли в отходящем газе с учетом различных степеней рециркуляции.


Список использованой литературы:

1. Е. Ф. Вегман, Процесс агломерации, Москва, Металлург издат, 1963г.

2. Теплотехника окусковывания железорудного сырья. Братчиков С. Г. Металлургия - 1970г. 344с.

3. В. А. Шурхал. Внешний нагрев при агломерации, Киев, Наукова думка, 1985г.

4. Коновалов В. В. Интенсивное зажигание шихты на аглоленте. - Сталь, 1966, №2, с. 977-982

5. Ростовцев С. Г., Мееров С. М. Зажигание в процессе спекания криворожских железных руд. - Теория и практика металлургии, 1936г. №3
