Ran Gildai — Параллельная обработка. Топология Флинна

Используя параллельность, очевидно, можно достигнуть увеличения скорости. Множественная обработка реализует параллелизм. Сетевые процессоры используют различные формы множественной обработки и параллельности. Для того, чтобы рассмотреть вопрос параллелизма семантически, будем использовать терминологию и таксономию Флинна. Данная таксономия основана на двух осях архитектуры: количество потоков управления (потоков инструкций) и количество потоков данных. Термин поток – означает последовательность, либо инструкций, либо данных, которые процессор использует для обработки. Рассмотрим четыре основных типа архитектуры:

SISD архитектура, в которой один поток управления контролирует один поток данных – это классическая архитектура Фон-Неймана, в которой инструкции следуют из памяти в CPU и затем выполняются. Некоторые из этих инструкций могут быть загружены или сохранены из/в память.

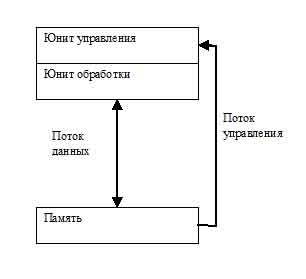

Рисунок 1 — SISD архитектура

SIMD архитектура, в которой один поток управления контролирует множество потоков данных. Эта архитектура включает в себя вектор и массив процессоров. Идея заключается в том, что один юнит управления контролирует множество обрабатывающих элементов (например, арифметических функций), в то же время, управляя множественными операциями над данными из/в память.

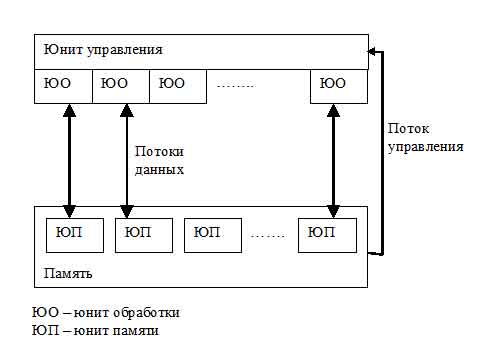

Рисунок 2 — SIMD архитектура

MISD архитектура, в которой множество потоков управления контролируют один поток данных. Обычно данная архитектура считается экспериментальной. Она включает в себя систолические массивы, конвейерные векторные машины и тому прочее.

Рисунок 3 — MISD архитектура

MIMD архитектура, в которой множественные потоки управления контролируют множество потоков данных. Большинство мультипроцессорных и мультикомпьютерных систем используют данную архитектурную категорию.

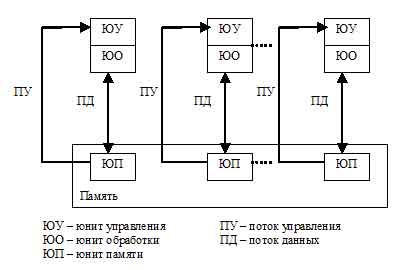

Рисунок 4 — MIMD архитектура

В свою очередь категорию MIMD можно разделить на 2 основных класса:

Мультипроцессоры с разделенной памятью – архитектуры тесно связанные, разделяющие общую память.
Мультипроцессоры с распределенной памятью – архитектуры, слабо связанные использующие распределенную память между модулями обработки.

Разделенная память может быть реализована различными способами, несмотря на это, принято использовать такие реализации как Однородный Доступ к Памяти (UMA - Uniform Memory Access), Неоднородный доступ к памяти (NUMA), или (COMA - Cache Only Memory Architecture). В UMA модели, физическая память разделена равномерно между всеми процессорами (хотя процессоры могут обрабатывать память локального кеша). Тесно связанная архитектура обычно приписывается UMA реализациям. NUMA – наоборот; это означает, что некоторые процессоры делят их локальную память, и набор всей локальной памяти создает глобальную память. Также это означает, что доступ к памяти неравномерный (локальные процессоры имеют преимущества). Подкласс NUMA – COMA, подразумевает, что набор всех локальных Кешей создает глобальную память.

Мультикомпьютерные системы, обычно представляют слабо связанные MIMD архитектуры и иногда называются Multiple SISD (M-SISD), используют распределенную или частную память, и включают мультипроцессорные системы с массовым параллелизмом, которые состоят из сеток и гиперкубов, кластеров рабочих станций или сетевых рабочих станций.

Мультипроцессорные системы могут быть разделены в соответствии с различными другими критериями, но наиболее значительная подкатегория – это Симметрические Мультипроцессоры (SMP – Symmetrical Multiprocessors). SMP – тесно связанная архитектура похожих процессоров, которые имеют одинаковый приоритет и память. Другая подкатегория – асимметрические процессоры и совместная обработка данных, которая имеет тесно связанную архитектуру специфических, различных процессоров, которые делят между собой память в общем случае.

Другие категории был определены после таксономии Флинна, среди них были единственная программа для множества потоков данных (SPMD - single program over multiple data streams), и множество программ для множества потоков данных (MPMD - multi-program over multiple data streams).

Современные реализации MIMD – гибридны, в зависимости от разделенной и распределенной памяти, в которых несколько распределенных узлов памяти разделенной между мультипроцессорами, как показано на рисунке 5

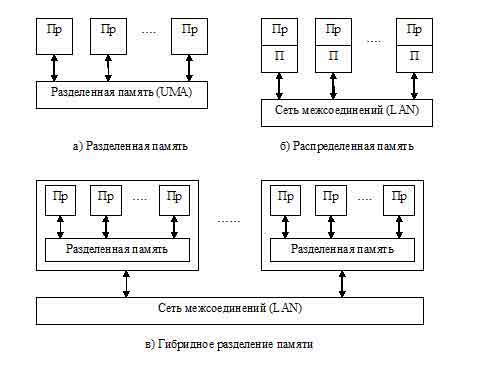

Рисунок 5 — MIMD гибридная архитектура
