Общая постановка проблемы
Одним из способов повышения энергоэффективности: коэффициента полезного действия (КПД) и коэффициента мощности трехфазных асинхронных двигателей (АД) является применение вместо стандартных 6-зонных совмещённых 12-зонных обмоток. Форма поля у АД с подобными обмотками ближе к синусоидальной, чем у АД со стандартной обмоткой, что в свою очередь обеспечивает снижение высших пространственных гармоник магнитодвижущих сил, повышение обмоточного коэффициента и энергоэффективности АД [1, 2]. Уточненный электромагнитный анализ последовательно соединённых обмоток ранее не выполнялся, хотя такое соединение имеет преимущества. В последовательно соединенных совмещенных обмотках отсутствуют контурные токи, обмоточный провод для «звезды» может быть выбран ранее используемый.

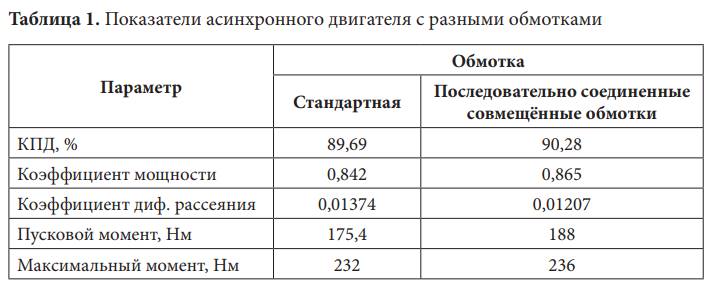

Проведён уточненный анализ на основании расчёта электромагнитных полей шестиполюсного (2p = 6) АД мощностью 8 кВт с последовательно соединенными совмещенными обмотками. В АД со стандартной обмоткой число пазов на полюс и фазу q = 3, для совмещенных обмоток (рис. 1) принято: для «звезды» qY = 2, для «треугольника» qдельта = 1. Электромагнитный полевой анализ, выполненный в среде Ansys, показал повышение энергоэффективности АД с такой обмоткой (табл. 1).
Исследование компьютерных программ при моделировании разных способов возбуждения колебаний позволяет определить точностные и частотные характеристики программ.
Список использованной литературы
1. Мощинский Ю.А., Соколова Е.М. Преимущества и недостатки совмещенной обмотки «славянка» // Электричество. № 11, 2018. — С. 23–31
2. И.А. Кравале, Ю.Б. Казаков. Полевой анализ электромагнитных свойств обмоток асинхронных двигателей с совмещенной обмоткой типа «СЛАВЯНКА» // Тезисы 15 межд. н.-т. конф. студ., асп. и мол. уч. «ЭНЕРГИЯ — 2020». — Иваново: ИГЭУ, 2020. — Т.4. — С. 27.
