Реферат по теме выпускной работы

Внимание! На момент написания данного реферата магистерская работа не завершена. Предполагаемая дата завершения – июнь 2025 г. Полный текст работы, а также материалы по теме могут быть получены у автора или его руководителя после указанной даты.

Содержание

Введение

С развитием технологий и ростом объема цифровой информации, компьютерные сети стали неотъемлемой частью современных предприятий, позволяя обеспечивать быстрый доступ к данным, защищённый обмен информацией и бесперебойную работу всех систем организации. В таких сетях реализуются различные виды соединений, топологий и архитектур, которые позволяют объединить устройства в единую сеть и поддерживать связь между всеми подразделениями предприятия. Для оптимального функционирования сети требуются не только продуманные настройки, но и высокая устойчивость к сбоям, возможность быстрого масштабирования и поддержка уровня безопасности.

Проектирование и внедрение сетевой инфраструктуры в крупном предприятии представляют собой сложный и многогранный процесс, который требует тщательного планирования и предварительного анализа. Одним из ключевых инструментов для этого является моделирование сети. Моделирование позволяет не только изучить и проанализировать поведение сети в различных условиях, но и протестировать её функционирование до развертывания в реальных условиях, что способствует значительной экономии ресурсов и снижению вероятности ошибок на этапе эксплуатации. Благодаря моделированию можно выявить потенциальные узкие места и заранее спланировать пути их устранения, что особенно важно для крупных предприятий с разветвленной сетью.

Существует несколько основных методов моделирования сетей, среди которых можно выделить имитационное моделирование, аналитическое моделирование и эмуляцию. Каждый из них имеет свои сильные и слабые стороны, подходя для различных задач и целей. Например, имитационное моделирование позволяет создать виртуальные модели, которые точно отражают поведение реальных сетей, тогда как аналитическое моделирование использует математические методы для предсказания характеристик сети. Эмуляция, в свою очередь, даёт возможность создания максимально приближенных к реальным условий для тестирования сетевых конфигураций и протоколов, что может быть полезно для обучения сотрудников и проведения стресс-тестов. Примеры популярных инструментов для моделирования и эмуляции включают такие решения, как Cisco Packet Tracer, NS-3 и OPNET, которые широко используются в области сетевого проектирования и анализа.

1. Основы компьютерных сетей

1.1 Определение компьютерной сети

Компьютерная сеть – это взаимосвязанные вычислительные устройства, которые могут обмениваться данными и совместно использовать ресурсы. Эти сетевые устройства используют систему правил, называемых коммуникационными протоколами, для передачи информации посредством физических или беспроводных технологий.

Компьютерные сети были впервые созданы в конце 1950-х годов для использования в вооруженных силах и обороне. Первоначально они использовались для передачи данных по телефонным линиям и имели ограниченное коммерческое и научное применение. С появлением интернет-технологий компьютерная сеть стала незаменимой для предприятий.

Современные сетевые решения обеспечивают больше, чем возможность подключения. Сегодня они имеют решающее значение для цифровой трансформации и успеха бизнеса. Базовые сетевые возможности стали более программируемыми, автоматизированными и безопасными [1].

К возможностям современных компьютерных сетей относят следующее:

Виртуальные операции

Базовая физическая сетевая инфраструктура может быть логически разделена для создания нескольких оверлейных сетей. В оверлейной компьютерной сети узлы виртуально связаны, и данные могут передаваться между ними по нескольким физическим путям. Например, многие корпоративные сети накладываются на Интернет.

Крупномасштабная интеграция

Современные сетевые сервисы соединяют физически распределенные компьютерные сети. Эти сервисы могут оптимизировать сетевые функции за счет автоматизации и мониторинга для создания одной крупномасштабной высокопроизводительной сети. Сетевые услуги можно увеличивать или уменьшать в зависимости от спроса.

Быстрая реакция на изменяющиеся условия

Многие компьютерные сети программно-определяемы. Трафик можно направлять и контролировать централизованно с помощью цифрового интерфейса. Эти компьютерные сети поддерживают управление виртуальным трафиком.

Защита безопасности данных

Все сетевые решения поставляются со встроенными функциями безопасности, такими как шифрование и контроль доступа. Сторонние решения, такие как антивирусное ПО, брандмауэры и антивредоносные программы, могут быть интегрированы, чтобы сделать сеть более безопасной [1].

1.2 Структура компьютерной сети

Понимание структуры компьютерной сети является фундаментальным аспектом. Ниже приведены основные инфраструктурные компоненты компьютерных сетей.

Сервер – компьютер, руководящий обслуживанием в сети с помощью своих устройств, программ и данных, предоставляющий другим компьютерам (рабочим станциям сети, клиентам) услуги по связи, получению, пересылке и обработке информации, а также совместно используемые ресурсы.

Рабочая станция, или хост (host), – компьютер, подключенный к сети и имеющий в сети собственный адрес. Это может быть как сервер, так и клиентский компьютер.

Клиент – компьютер в локальной сети, на котором пользователь запускает прикладные программы и с которого обращается к серверу за обеспечением связи с другими компьютерами и доступом к сетевым ресурсам (файлам, программам и устройствам).

Повторитель (repeater) – устройство в сети, позволяющее восстановить амплитуду и мощность предаваемого сигнала, которые уменьшаются вследствие наличия потерь в линиях связи.

Концентратор (concentrator), или хаб (hub), – многовходовый (или многопортовый) повторитель, позволяющий обслуживать сразу несколько компьютеров в сети.

Мост (bridge) – программное или аппаратное средство для преобразования информации при обмене ею между однотипными сетями или их частями (логическими сегментами).

Коммутатор, или свитч (switch, switching hub), – коммуникационное устройство, в котором возможна параллельная независимая обработка информации, поступающей на разные порты (входы). Это отличает его от моста, где информация, поступающая с разных портов, обрабатывается друг за другом (последовательно).

Маршрутизатор (router) – комплекс программных и аппаратных средств, обеспечивающих в сети передачу по назначению (по заданному маршруту) пакетов данных и разделяющий информационные потоки отдельных частей сети друг от друга.

Шлюз (gateway) – устройство для соединения разнотипных сетей, работающих с отличающимся сетевым программным обеспечением и по разным протоколам [2].

1.3 Основные топологии компьютерных сетей

Термином топология сети характеризуют расположение и схему связей между устройствами. Устройствами выступают компьютеры, концентраторы, роутеры, серверы, принтеры и прочие периферийные устройства. Кроме расположения устройств, топология обуславливает компоновку кабелей, варианты размещения коммутирующего оборудования, систему обмена сигналами и прочие запросы потребителей компьютерных технологий.

Топология Общая шина

Наиболее простая и старая топология локальных сетей. Простота обусловлена наличием всего одной магистрали (кабеля) к которой соединены все устройства. Сигналы передаваемые одним, могут получать все. При этом отдельный компьютер отфильтровывает и принимает необходимую только ему информацию.

Топология Кольцо

В кольце устройства подключены последовательно по кругу и по эстафете передают информацию. Четко выделенного центра нет и все приборы практически равнозначны. Если сигнал не предназначен компьютеру, он его транслирует следующему и так до конечного потребителя.

Топология Звезда

Самая распространённая и технологичная система создания сетей. Командует всем сервер, контроллер или коммутатор. Все компьютеры как лучи подсоединены к нему. Общение между ними происходит только через центральное устройство. Топология сети, в которой все компьютеры присоединены к центральному узлу стала основой для построения современных офисных локальных сетей.

Полносвязная топология

В полносвязной системе все устройства соединены между собой отдельным кабелями, образующими сетку. Это очень надёжная схема коммуникации. Но целесообразна только при малом количестве соединяемых приборов, работающих с максимальной загрузкой. С ростом количества оборудования резко возрастает число прокладываемых коммуникаций. Поэтому широкого распространения не получила, в отличие от своей производной – частичной сетки.

Частичная сетка

Частичная сетка напрямую связывает только обменивающиеся самыми большими объёмами данных и самые активные компьютеры. Остальные общаются посредством узловых коммутаторов. Сетка соединяющая ячейки, выбирает маршруты для доставки данных, обходя загруженные и разорванные участки.

Топология Дерево

Эта топология является комбинацией нескольких звёзд. Архитектура построения предусматривает прямое соединение пассивных или активных коммутаторов [3].

Основные топологии компьютерных сетей представлены на рисунке 1.

Основные топологии компьютерных сетей
Рисунок 1 – Основные топологии компьютерных сетей

1.4 Технологии связи в компьютерных сетях

Беспроводные технологии связи

Wi-Fi — одна из самых популярных и широко используемых беспроводных технологий для передачи данных с одного цифрового устройства на другое. Термин Wi-Fi используется как синоним WLAN, но это неверно, поскольку WLAN относится к самой беспроводной сети, а Wi-Fi относится к сертификации, созданной Wi-Fi Alliance на основе семейства IEEE 802.11 для WLAN. Это связано с тем, что термин WLAN также включает другие беспроводные сети передачи данных, такие как Bluetooth, HiperLAN и другие, однако, конечно, все они используют радиосигналы. Полная форма Wi-Fi — это Wireless Fidelity.

В Wi-Fi связь между цифровыми устройствами, такими как компьютеры, телефоны, планшеты, камеры и т. д., устанавливается без использования какой-либо физической среды, такой как оптоволокно или медные провода. Для подключения к Wi-Fi мы обычно используем маршрутизаторы или адаптеры с поддержкой Wi-Fi, которые позволяют нам получить доступ к Интернету или локальной сети [4].

Проводные технологии связи

На данный момент самой распространенной проводной технологией связи является Ethernet. Ethernet является способом подключения и позволяет устройствам взаимодействовать друг с другом и обмениваться данными по проводной сети. Вот почему он также известен как проводная сеть, которая обеспечивает высокоскоростное соединение между компьютерами с использованием кабельных соединений вместо радиосигналов. В отличие от Wi-Fi, в сети Ethernet мы должны физически подключать каждое устройство через порт Ethernet (обычно RJ45) с помощью коммутатора, модема или маршрутизатора. В то время как коаксиальные кабели первоначально использовались для Ethernet, в настоящее время получили распространение медные и оптоволоконные кабели с витой парой.

Ethernet обеспечивает более быстрое и надежное соединение, поскольку при физическом подключении двух устройств отсутствуют помехи, характерные для беспроводного подключения по радиочастотам. Что касается скорости, усилия по стандартизации в настоящее время сосредоточены на вариантах Ethernet с пропускной способностью 200 Гбит/с и 400 Гбит/с (P802.3bs) [4].

1.5 Угрозы безопасности в компьютерных сетях

Под угрозой обычно понимают потенциально возможное событие, действие, процесс или явление, которое может привести к нанесению ущерба чьим-либо интересам. Угрозой интересам субъектов информационных отношений будем называть такое событие, процесс или явление, которое посредством воздействия на информацию или другие компоненты автоматизированной системы (АС) может прямо или косвенно привести к нанесению ущерба интересам данных субъектов.

На сегодняшний день существует значительное число различных видов угроз.

Основными видами угроз безопасности сети являются:

  1. стихийные бедствия и аварии (наводнение, ураган, землетрясение, пожар и т.п.);
  2. сбои и отказы оборудования (технических средств) АС;
  3. последствия ошибок проектирования и разработки компонентов АС (аппаратных средств, технологии обработки информации, программ, структур данных и т.п.);
  4. ошибки эксплуатации (пользователей, операторов и другого персонала);
  5. преднамеренные действия нарушителей и злоумышленников (обиженных лиц из числа персонала, преступников, шпионов, диверсантов и т.п.).

Все виды могут быть классифицированы по разным признакам, что позволяет более эффективно использовать средства защиты информации.

Все множество потенциальных угроз по природе их возникновения разделяется на два класса: естественные (объективные) и искусственные (субъективные) (рис. 2) [5].

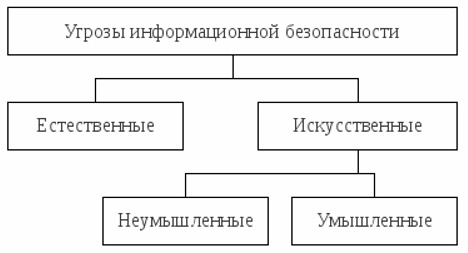

Угрозы информационной безопасности
Рисунок 2 – Угрозы информационной безопасности

2. Методы моделирования компьютерных сетей

2.1 Классификация методов моделирования

Моделирование компьютерных сетей представляет собой процесс создания абстрактной модели сети для анализа и изучения её поведения при различных условиях. Этот процесс помогает понять, предсказать и оптимизировать работу сетей без необходимости развёртывания физических систем. Основные методы моделирования сетей включают имитационное моделирование, аналитическое моделирование и эмуляцию сетей.

Имитационное моделирование заключается в создании компьютерных моделей, которые имитируют поведение реальных сетей. Этот метод позволяет исследователям проводить эксперименты в контролируемых условиях и анализировать результаты. Имитационное моделирование широко используется благодаря своей гибкости и возможности моделировать сложные сетевые взаимодействия.

Аналитическое моделирование опирается на математические и статистические методы для анализа сетей. Этот подход включает использование формальных моделей, таких как теории очередей, графов и других математических инструментов, для предсказания характеристик и поведения сетей. Аналитическое моделирование часто используется для теоретического анализа и предварительной оценки сетевых параметров.

Эмуляция сетей включает создание виртуальных копий сетевых устройств и соединений, которые могут взаимодействовать с реальными системами в реальном времени. Эмуляторы позволяют тестировать сетевые конфигурации и приложения в условиях, максимально приближенных к реальным, что делает этот метод особенно полезным для обучения и тестирования.

2.2 Имитационное моделирование

Имитационное моделирование представляет собой метод, при котором создается компьютерная модель реальной сети с целью проведения экспериментов и анализа её поведения при различных условиях. Этот метод позволяет исследователям тестировать гипотезы и прогнозировать результаты без необходимости физического развертывания сети. Основные принципы имитационного моделирования включают:

абстракцию – создание упрощенной модели, которая фокусируется на ключевых аспектах реальной сети;

точность – модель должна максимально точно отражать поведение реальной системы;

повторяемость – эксперименты, проведенные с использованием модели, должны быть повторяемыми, чтобы результаты могли быть проверены и подтверждены.

К примерам инструментов имитационного моделирования следует отнести:

NS-3, который использует языки программирования С++ и Python. Оба языка в симуляторе равноправны и принимаются для описания моделей телекоммуникационных систем. Присутствует реализация различных типов Meshсетей на основе стека протоколов 802.11s. В NS-3 разработан модуль FlowMonitor, предоставляющий гибкие методы сбора самых различных показаний с моделируемых активных сетевых устройств и каналов связи. Симулятор не имеет собственного графического интерфейса, однако для средств визуализации моделей используются проекты NetAnimator и PyViz [6].

OPNET — система имитационного моделирования для проектирования и моделирования локальных и глобальных сетей, компьютерных систем, приложений и распределенных систем. Имеет возможность импорта и экспорта данных о топологии и сетевом трафике. OPNET способна моделировать иерархические, многопротокольные, локальные и глобальные сети, с учетом алгоритмов маршрутизации. Поддерживается возможность генерации сетевой топологии – кольца, звезды, случайной топологии сети. Существенным моментом является то, что данная система является коммерческой [6].

2.3 Аналитическое моделирование

Аналитические модели применяют для анализа различных характеристик функционирования компьютерных сетей – пропускной способности, надежности технических средств, эффективности отдельных механизмов передачи подтверждения и т.д. В которых используются функциональные различные параметры и допущения, с помощью которого можно анализировать и сопоставлять вероятностно-временные характеристики сетей с различной структурой. Поэтому на начальных этапах построения сети лучше использовать именно аналитическое моделирование. При проектировании структуры сети, аналитическая модель учитывает абонентские станции, сетевые интерфейсные устройства, метод доступа к физическим средствам соединения [7].

2.4 Эмуляция сетей

Эмулятор – это специальная программа, позволяющая при помощи компьютера проектировать, виртуально монтировать и испытывать работоспособность компьютерных сетей. Гораздо проще обнаружить ошибки проектирования при эмуляции сети. Возможности эмуляторов:

  1. Создание различных сетевых топологий
  2. Подключение разнообразных сетевых устройств
  3. Создание каналов связи с различными характеристиками
  4. Эмуляция трафика в виртуальной сети с использованием различных протоколов
  5. Возможность вывода в реальную сеть

Различают два типа эмуляторов: скриптовые, которые эмалируют основные сетевые функции устройств, но не имеют аналогов среди реального оборудования. Второй тип – использующие образы программного обеспечения настоящего оборудования [8].

Среди эмуляторов компьютерных сетей стоит выделить GNS3 и Cisco Packet Tracer.

GNS3 (Graphical Network Simulator) – это программный симулятор сетевого оборудования, предназначенный для построения моделей виртуальных сетей (рис. 3).

GNS3 поддерживает большое количество различных виртуальных сетевых устройств от различных поставщиков сетевого оборудования, таких как Cisco и Juniper, а также серверов под управлением разных операционных систем. Их эмуляция будет зависит от выбранной аппаратной платформы, на которой будет использоваться GNS3. Графический интерфейс довольно прост для использования, и может быть освоен как новыми пользователями сетевых устройств, так и более опытными специалистами, которые имеют опыт работы с моделированием сетей и настройкой сетевого оборудования. Главным отличием GNS3 является полная эмуляция сетевого оборудования, что никак не урезает их работоспособность и функционал [9].

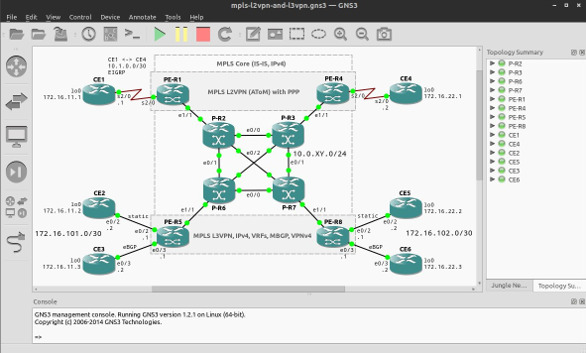

Интерфейс эмулятора GNS3
Рисунок 3 – Интерфейс эмулятора GNS3

Программное решение Cisco Packet Tracer позволяет имитировать работу различных сетевых устройств: маршрутизаторов, коммутаторов, точек беспроводного доступа, персональных компьютеров, сетевых принтеров, IP-телефонов и т.д. Работа с интерактивным симулятором дает весьма правдоподобное ощущение настройки реальной сети, состоящей из десятков или даже сотен устройств. Настройки, в свою очередь, зависят от характера устройств: одни можно настроить с помощью команд операционной системы Cisco IOS, другие – за счет графического веб-интерфейса, третьи – через командную строку операционной системы или графические меню.

Благодаря такому свойству Cisco Packet Tracer, как режим визуализации, пользователь может отследить перемещение данных по сети, появление и изменение параметров IP-пакетов при прохождении данных через сетевые устройства, скорость и пути перемещения IP-пакетов. Анализ событий, происходящих в сети, позволяет понять механизм ее работы и обнаружить неисправности.

Cisco Packet Tracer (рис. 4) может быть использован не только как симулятор, но и как сетевое приложение для симулирования виртуальной сети через реальную сеть, в том числе Интернет. Пользователи разных компьютеров, независимо от их местоположения, могут работать над одной сетевой топологией, производя ее настройку или устраняя проблемы. Эта функция многопользовательского режима Cisco Packet Tracer широко применяется для организации командной работы, а также для проведения игр и соревнований между удаленными участниками [10].

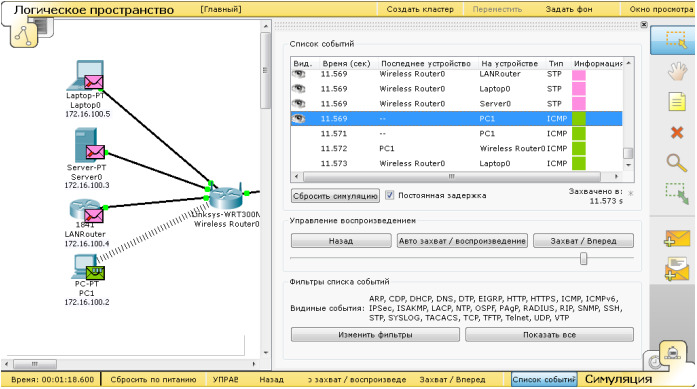

Интерфейс эмулятора Cisco Packet Tracer
Рисунок 4 – Интерфейс эмулятора Cisco Packet Tracer

3. Моделирование сетей с помощью Cisco Packet Tracer

3.1 Что такое Cisco Packet Tracer

Cisco Packet Tracer — это программное обеспечение для моделирования и эмуляции сетей, разработанное корпорацией Cisco. Оно широко используется как в образовательной среде, так и в корпоративных и инженерных областях для проектирования, тестирования и оптимизации сетевых решений. Программа позволяет создавать и проверять различные сетевые топологии, что особенно важно для предварительного анализа сетей, когда реальное оборудование использовать затруднительно или экономически невыгодно. Packet Tracer предоставляет визуализацию сетевых процессов, что значительно упрощает процесс отладки и позволяет отслеживать передвижение данных по сети в реальном времени.

Основная цель Cisco Packet Tracer — предоставить пользователям, особенно начинающим сетевым инженерам и студентам, мощный инструмент для изучения сетевых основ и конфигурации оборудования. Пользователи могут создавать модели сети с нуля, добавлять необходимые устройства, такие как маршрутизаторы, коммутаторы, серверы и конечные устройства, и настраивать их через интерфейс командной строки (CLI) или графический интерфейс, максимально приближенный к реальному оборудованию. Это делает Packet Tracer особенно полезным в подготовке к сертификационным экзаменам Cisco, таким как CCNA, поскольку он позволяет отработать практические навыки конфигурирования сетевого оборудования.

Cisco Packet Tracer также поддерживает работу в многопользовательском режиме, что позволяет нескольким пользователям совместно работать над одним проектом, изучая влияние различных конфигураций на производительность сети. Например, один пользователь может настраивать маршрутизацию, в то время как другой тестирует безопасность сети, проверяя работу с фаерволами или VPN. Поддержка нескольких видов трафика, таких как видеозвонки и передача данных в режиме реального времени, позволяет моделировать сложные сетевые сценарии, анализировать качество связи, задержки и потери пакетов, что очень важно для предприятий, заинтересованных в надежности сетевой инфраструктуры.

Образовательные возможности программы обширны и поддерживаются Cisco Networking Academy, которая предоставляет учебные курсы и лабораторные работы, интегрированные с Cisco Packet Tracer. Это делает Packet Tracer не просто инструментом для моделирования, но и платформой для обучения, которая поддерживает взаимодействие студентов и преподавателей, а также предоставляет доступ к разнообразным учебным материалам и задачам.

3.2 Этапы работы в Cisco Packet Tracer

Работа с Cisco Packet Tracer начинается с планирования сети, где определяются нужные компоненты и тип топологии. Пользователи могут выбрать схему подключения (например, звездообразная, кольцевая или сеточная), основываясь на целях и требованиях к сети. Далее на сетевом пространстве размещаются виртуальные устройства: маршрутизаторы, коммутаторы, серверы и конечные устройства, такие как ПК и IP-телефоны. На каждом этапе добавления оборудования можно задать его уникальные параметры и настроить правила маршрутизации и адресации. В процессе настройки можно также подключать дополнительные сетевые сервисы, такие как DHCP, DNS или веб-серверы, что позволяет моделировать комплексные системы, приближенные к реальной корпоративной сети.

После размещения и конфигурирования устройств начинается тестирование сети: пользователи могут запускать симуляции сетевого трафика, проверяя работу сети при различных нагрузках, анализировать поток данных и производить отладку. Например, можно отслеживать передвижение пакетов по сети и выявлять задержки, потери или узкие места, которые могут повлиять на производительность сети. Завершающий этап включает финальное тестирование и сохранение настроек, чтобы перенести их в реальные сетевые инфраструктуры при необходимости.

3.3 Преимущества и недостатки программы

Cisco Packet Tracer обладает рядом преимуществ, таких как возможность экономичного тестирования и моделирования сетей без физического оборудования. Программа предоставляет гибкость в конфигурировании и позволяет моделировать сложные сети с большим количеством узлов и пользователей. Простота использования и поддержка многопользовательского режима делают её подходящей как для индивидуальной работы, так и для командных проектов.

Однако Packet Tracer имеет и ограничения. Несмотря на обширный функционал, он не может полностью заменить реальное оборудование: для тестирования сетей с особыми требованиями, требующими высокой точности или низкого уровня задержек, могут потребоваться физические устройства. Некоторые параметры оборудования в Packet Tracer ограничены, а сложные сценарии, такие как симуляция высокого уровня сетевой атаки, могут требовать других специализированных программ.

Эти аспекты делают Cisco Packet Tracer мощным инструментом для обучения и предварительного анализа, но для полноценного тестирования и оптимизации производственных сетей может потребоваться комбинация программного моделирования и реального оборудования.

Выводы

В процессе исследования различных аспектов проектирования и моделирования корпоративных сетей были проанализированы основные принципы и подходы, применяемые в этой области. Выяснилось, что современные компьютерные сети играют ключевую роль в работе предприятий, обеспечивая оперативную связь, управление данными и поддержание высокой производительности всех систем. Для эффективного проектирования и оптимизации таких сетей критически важно использование методов моделирования, что позволяет заранее выявлять и устранять потенциальные проблемы.

В ходе работы были рассмотрены три основных метода моделирования: имитационное моделирование, аналитическое моделирование и эмуляция. Каждый метод имеет свои преимущества и ограничения и нацелен на определённые задачи. Имитационное моделирование позволяет создать детализированные модели, подходящие для изучения сложных сетевых взаимодействий; аналитическое моделирование применимо для теоретического анализа и оценки, а эмуляция позволяет приблизиться к реальным условиям эксплуатации сетевых конфигураций.

Особое внимание уделено Cisco Packet Tracer как инструменту, который сочетает в себе доступность и гибкость для создания и тестирования сетевых топологий. Программа позволяет моделировать инфраструктуру предприятия, тестировать безопасность и производительность сети и является ценным средством для подготовки сетевых специалистов.

Таким образом, моделирование сетей, особенно с использованием инструментов, таких как Cisco Packet Tracer, является неотъемлемой частью этапов проектирования и внедрения сетевых систем. Это позволяет снизить риски при запуске сети, оптимизировать её конфигурацию и улучшить показатели безопасности и устойчивости, что особенно важно для современных корпоративных сетей.

Список использованных источников

  1. Что такое компьютерная сеть? [Электронный ресурс] // aws.amazon.com. - Электрон. дан. - 2022. – Режим доступа: https://aws.amazon.com/ru/what-is/computer-networking. - Загл. с экрана
  2. Структура компьютерной сети [Электронный ресурс] / М. Гаврилов, В. Климов // studme.org. - Электрон. дан. - 2015. – Режим доступа: https://studme.org/54447/informatika/struktura_kompyuternoy_seti - Загл. с экрана
  3. Топология сетей [Электронный ресурс] // zvondozvon.ru. - Электрон. дан. - 2020. – Режим доступа: https://zvondozvon.ru/tehnologii/topologiya-setei - Загл. с экрана
  4. В чем разница между соединением WiFi и Ethernet [Электронный ресурс] // ip-calculator.ru. - Электрон. дан. - 2023. – Режим доступа: https://ip-calculator.ru/blog/networking/v-chem-raznitsa-mezhdu-soedineniem-wifi-i-ethernet - Загл. с экрана
  5. Угрозы безопасности в локальных вычислительных сетях [Электронный ресурс] // studfile.net. - Электрон. дан. - 2019. – Режим доступа: https://studfile.net/preview/9471749/page:3 - Загл. с экрана
  6. Разработка и исследование модели функционирования глобальной сети для анализа динамики распространения вредоносного программного обеспечения: диссертация ... кандидата физико-математических наук: 05.13.11 // Антоненко Виталий Александрович; [Место защиты: Моск. гос. ун-т им. М.В. Ломоносова]. – Москва, 2014. – 108 с.
  7. Овчинникова Т. В. Методика разработки аналитических моделей корпоративных информационно-вычислительных сетей // Научный журнал. – 2018. – №3.
  8. Использование программных эмуляторов при проектировании компьютерных сетей [Электронный ресурс] / А. Зазулин // infourok.ru. - Электрон. дан. - 2024. – Режим доступа: https://infourok.ru/statya-po-ikt-na-temu-ispolzovanie-programminh-emulyatorov-pri-proektirovanii-kompyuternih-setey-1808331.html - Загл. с экрана
  9. GNS3 (Graphical Network Simulator 3) Графический сетевой симулятор [Электронный ресурс] / Г. Масич // masich.ru. - Электрон. дан. - 2022. – Режим доступа: https://masich.ru/images/lab/GNS3/0_Main_functionality_of_GNS3-MGF.pdf - Загл. с экрана
  10. Cisco Packet Tracer: что нам стоит сеть построить? [Электронный ресурс] // www.cisco.com. - Электрон. дан. - 2017. – Режим доступа: https://www.cisco.com/c/dam/global/ru_ua/assets/pdf/cisco_packet_tracer.pdf - Загл. с экрана
