Метод повышения разрешения результатов измерений силы тока для мониторинга параметров электросети

Автор: Кузнецов Д.Н., Захарченко И.А.

Источник: Автоматизация тех­нологических объектов и процессов. Поиск мо­лодых : сборник науч­ных трудов ХХIII международной научно-технической конференции аспирантов и студентов в г. Донецке 23-25 мая 2023 г. - Донецк : ДОННТУ, 2023. – С. 121-124.

Аннотация.

Кузнецов Д.Н., Захарченко И.А. - Метод повышения разрешения результатов измерений силы тока для мониторинга параметров электросети

В работе исследован метод увеличения разрешения результатов измерений, основанный на использовании дополнительных каскадов усиления на входе низкоразрядного АЦП. Предложена методика расчета количества усилителей и их коэффициентов усиления. Для проверки правильности теоретических расчетов и выбранных схемных решений выполнено имитационное моделирование работы схемы и программы в пакете Proteus.

Актуальность.

Актуальность данной работы заключается в необходимости повышения эффективности и безопасности использования бытовой электросети. Измерение силы тока является ключевым параметром для мониторинга качества электропитания и обеспечения нормальной работы электрооборудования. Важно иметь точные и надежные данные об использовании электроэнергии в доме. Высокое разрешение результатов измерений силы тока необходимо для обеспечения заданной точности измерений в широком динамическом диапазоне. Кроме того, высокая чувствительность позволяет отслеживать потенциальные перегрузки и неисправности в электрической системе, своевременно выявлять утечки тока при нарушении изоляции, что помогает предотвращать возможные аварии и пожары [1].

В работе рассмотрен метод повышения разрешения результатов измерений силы тока при использовании низкоразрядного АЦП, встроенного в микроконтроллер. Низкоразрядные АЦП дешевле в производстве, что снижает стоимость конечной продукции.

Цель работы:

Исследовать метод повышения разрешения разрешения результатов измерений силы тока для мониторинга параметров бытовой электросети при использовании низкоразрядного АЦП, встроенного в микроконтроллер.

Методы повышения разрешения результатов измерений.

  1. Использовать усиление сигнала: увеличение амплитуды сигнала до уровня, при котором он может быть точно измерен низкоразрядным АЦП.
  2. Оверсэмплинг: увеличение частоты дискретизации с последующим фильтрованием может привести к улучшению разрешения за счет снижения шума квантования.
  3. Дизеринг: добавление случайного шума (дизеринга) к сигналу перед его оцифровкой может помочь "размыть" квантование и улучшить разрешение при последующей обработке сигнала.

Исследование первого, из перечисленных выше, метода, основанного на усилении сигнала перед подачей на АЦП.

На рисунке 1 приведена структурная схема измерительного канала силы тока, реализующая метод повышения разрешения результатов измерений с использованием дополнительных усилителей на входе многоканального АЦП. Все усилители имеют одинаковый коэффициент усиления KU. Схема работает следующим образом: если уровень сигнала не требует усиления, то АЦ-преобразование выполняется по входу А0 АЦП; чем ниже уровень сигнала, тем больше усилителей будет задействовано для его усиления. Выбор номера входа АЦП осуществляется программно, в соответствии с алгоритмом, приведенном на рисунке 2.

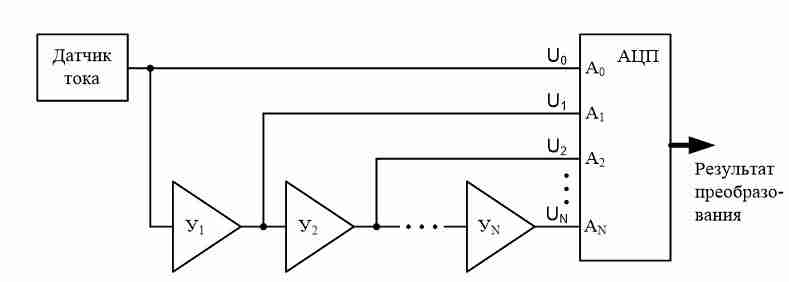

Структурная схема измерительного канала силы тока
Рисунок 1. - Структурная схема измерительного канала силы тока

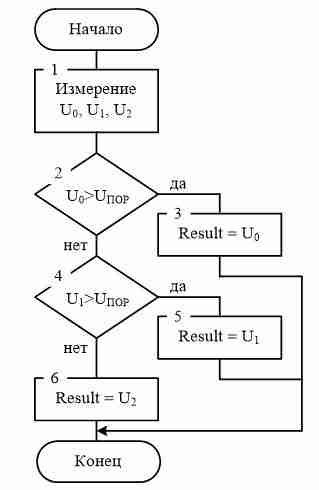

Блок схема алгоритма выбора входа АЦП
Рисунок 2. - Блок схема алгоритма выбора входа АЦП

Рассмотрим предложенную методику расчета количества усилительных каскадов и их коэффициентов усиления.

Исходные данные к расчету:

  1. максимальное напряжение на входе АЦП UmaxADC, В;
  2. максимальное напряжение на входе схемы Umax, В;
  3. динамический диапазон входного сигнала D;
  4. разрядность АЦП n;
  5. допустимая относительная погрешность квантования.
Разрешение по входу
Разрешение по входу
Разрешение АЦП
формула
Суммарный коэффициент усиления всех усилителей
формула
Минимальное (пороговое) значение кода АЦП
формула
Максимальный коэффициент усиления одного усилителя
формула
Количество усилителей
формула
Рекомендованный коэффициент усиления усилителя
формула

В качестве примера выполним расчет по следующим исходным данным: UmaxADC =5 В; Umax =2 В; D =20000; n = 10; ? = 0,01.

В результате получили: N = 2; KU = 7.

Для проверки выполним имитационное моделирование в программе Proteus (см.рис.3). Результаты моделирования подтвердили правильность теоретических расчетов и предложенных схемных решений.

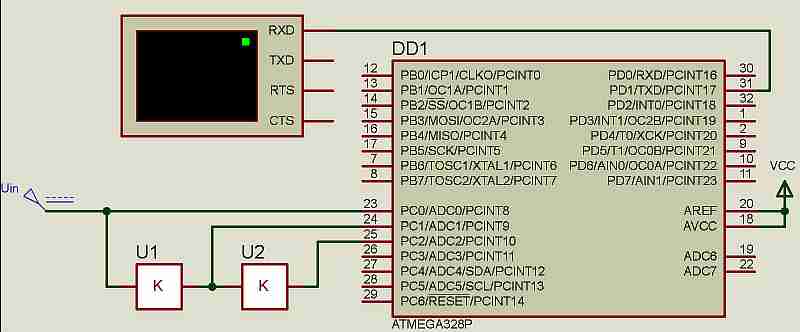

Модель схемы в программе Proteus
Рисунок 3. - Модель схемы в программе Proteus

Выводы

Предложенная методика позволяет рассчитать количество усилителей и их коэффициенты усиления для обеспечения высокого разрешения результатов измерений при использовании низкоразрядного АЦП.
