ВЕРИФИКАЦИЯ ЦИКЛИЧЕСКИХ ПРОГРАММ С МАССИВАМИ ДАННЫХ
Федяев О.И. Верификация циклических программ с массивами данных // В сборнике: Программная инженерия: методы и технологии разработки информационно-вычислительных систем (ПИИВС-2016). Сборник научных трудов I Международной научно-практической конференции. — 2016. — С. 12-20.
О.И. Федяев
Донецкий национальный технический университет
E-mail: fedyaev@donntu.org
Аннотация
Статья посвящена проблеме формальной верификации программ. На примере доказательства правильности программы сортировки проведена апробация теоретико-функционального метода верификации. Формализм программных функций позволил математически строго преодолеть сложности доказательства правильности обработки элементов массива во вложенных циклах. Результаты статьи подтверждают возможность применения данного метода на практике в программной инженерии.
Ключевые слова: верификация программы, корректность программы, программная функция, доказательство правильности программы, теоретико-функциональный подход.
Введение
Важную роль в обеспечении качества создаваемого программного продукта играет формальная верификация программ [1], [2]. Благодаря математическому доказательству корректности программного кода, т.е. его соответствия спецификации решаемой задачи, верификация повышает уровень логической строгости инженерии программного обеспечения [3], [4], [5].
Среди существующих подходов к формальной верификации выделяется своей оригинальностью и чёткой логикой теоретико-функциональный метод доказательства правильности структурированных программ, который может успешно применяться для проверки корректности циклических программ, использующих массивы [6].
В этом методе правильность программы определяется как соответствие между программой \( P \) и её заданной функцией \( f \). Алгебраическая структура исходной программы \( P \) характеризует её как составную, что даёт возможность декомпозировать \( P \) на элементарные составляющие. Это позволяет задачу верификации программы \( P \) свести на основании аксиомы замещения к проверке правильности элементарных подпрограмм \( P_i \), из которых она состоит. Верификация правильности элементарных программ без циклов осуществляется с помощью анализа соответствующих \( E \) - схем. Лемма о переходе от итеративных программ к рекурсивным позволяет свести задачу верификации циклических базовых программ \( P_i \) (типа while, until, for) к задаче верификации функционально эквивалентных программ без циклов. Для вывода программных функций \( [P_i] \) используются трассировочные таблицы и разделяющиеся условные правила. В данном методе проблема перестановки элементов решается детальным развёртыванием и свёртыванием изменяющихся частей массива. Формально полная правильность программы \( P \) состоит в нахождении программной функции \( [P] \) и сравнении её с заданной функцией \( f \), т.е. в проверке равенства \( f = [P] \).
В данной работе ставится задача оценить эффективность данного метода на примере формальной верификации программы сортировки по убыванию элементов массива методом выбора [7]. Алгоритм сортировки на рис.1 составлен специально так, чтобы в цикле присутствовали перестановки элементов массива, что делает задачу верификации не тривиальной. Процесс верификации программы \( P \) включает последовательность шагов доказательства правильности элементарных программ, из которых состоит \( P \).
Шаг 1. Верификация подпрограммы типа «if-then-else»
В блок-схеме алгоритма сортировки на рис.1 первой элементарной программой (обозначим её \( P_1 \)), с которой надо начать проверку правильности, является «внутренний» условный оператор (рис.2).

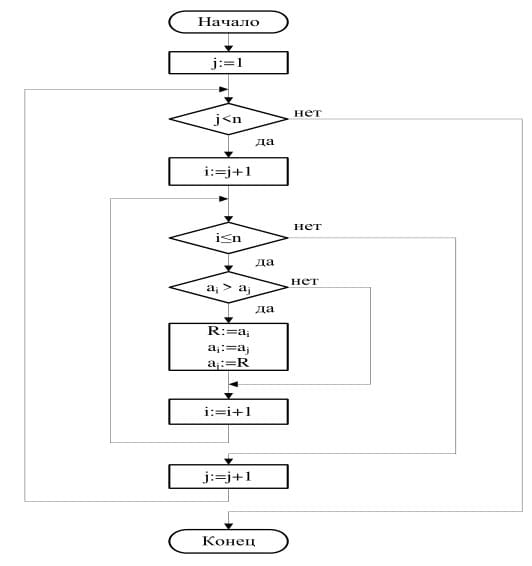

Рисунок 1 - Блок-схема программы P сортировки массива
Рисунок 2 - Элементарная программа P1 типа «if-then-else»
Поскольку функция \( f_1 \) для программы \( P_1 \) не задана, то выдвинем гипотезу о ней и запишем её в виде следующего предложения одновременного присваивания [6]:
\( f_1 = (i, a_j, a_i := i+1, \max(a_j, a_i), \min(a_j, a_i)) \) (1)
Эта запись означает, что в начале вычисляются значения всех выражений, стоящих справа от символа «:=», а затем полученные значения присваиваются соответствующим именам данных, стоящим слева. Правильность \( P_1 \) следует из доказательства равенства \( f_1 = [P_1] \). Поэтому найдём программную функцию \( [P_1] \) с помощью трассировочной таблицы.
Трассировочная таблица позволяет формально записать вывод функции условно последовательной программы \( P_1 \). Трассировка первого пути выполнения программы \( P_1 \) показана в табл. 1.
| N п/п | Фрагмент | \( a_j \) | \( a_i \) | R | i |
|---|---|---|---|---|---|
| 1 | \( a_i > a_j \) | \( a_j^1 = a_j^0 \) | \( a_i^1 = a_i^0 \) | \( R^1 = R^0 \) | \( i^1 = i^0 \) |
| 2 | \( R := a_i \) | \( a_j^2 = a_j^1 \) | \( a_i^2 = a_i^1 \) | \( R^2 = a_i^1 \) | \( i^2 = i^1 \) |
| 3 | \( a_i := a_j \) | \( a_j^3 = a_j^2 \) | \( a_i^3 = a_j^2 \) | \( R^3 = R^2 \) | \( i^3 = i^2 \) |
| 4 | \( a_j := R \) | \( a_j^4 = R^3 \) | \( a_i^4 = a_i^3 \) | \( R^4 = R^3 \) | \( i^4 = i^3 \) |
| 5 | \( i := i+1 \) | \( a_j^5 = a_j^4 \) | \( a_i^5 = a_i^4 \) | \( R^5 = R^4 \) | \( i^5 = i^4+1 \) |
Если просматривать снизу-вверх соответствующие колонки таблицы и при этом систематически исключать все промежуточные значения верхних индексов, начиная с конечных значений, то получим программную функцию для первого пути, исключив побочное данное R:
-
изменение данных
\( a_j^5 = a_j^4 = R^3 = R^2 = a_i^1 = a_i^0 \);
\( a_i^5 = a_i^4 = a_i^3 = a_j^2 = a_j^1 = a_j^0 \); \( i^5 = i^4+1 = i^3+1 = i^0+1 \); -
программная функция пути
\( (a_i > a_j) \to i, a_j, a_i := i+1, a_i, a_j \) (2)
Выполнив аналогично трассировку второго пути выполнения программы \( P_1 \), когда \( (a_i > a_j) = \text{false} \), получим другую часть программной функции, соответствующую второму пути:
\( (a_i \le a_j) \to i, a_j, a_i := i+1, a_j, a_i \) (3)
Объединение (2) и (3) даёт общую программную функцию \( [P_1] \) в виде условного правила
\( [P_1] = (a_i > a_j) \to i, a_j, a_i := i+1, a_i, a_j | \)
\( (a_i \le a_j) \to i, a_j, a_i := i+1, a_j, a_i, \)
которое можно записать в более компактной форме
\( [P_1] = (i, a_j, a_i := i+1, \max(a_j, a_i), \min(a_j, a_i)) \) (4)
Сравнивая (1) и (4) видно, что \( f_1 = [P_1] \) и, следовательно, высказанная гипотеза о программной функции верна.
Шаг 2. Верификация подпрограммы типа «while»
На основании аксиомы замещения [6] можно выполнить замену подпрограммы \( P_1 \), правильность которой доказана на шаге 1, одним оператором с той же программной функцией \( f_1 \). При этом программная функция исходной программы \( P \) не изменится. После такой подстановки выделяется следующий элементарный структурный элемент для верификации, который является циклом типа «while» (рис. 3).
Как видно из рисунка, тело цикла представлено одним оператором, который реализует функцию \( f_1 \). Исходная функция, которую должна реализовать верифицируемая программа \( P_2 \), не задана. Поэтому сначала сформулируем гипотезу о функции для элементарной циклической программы типа while (рис. 3). Для этого достаточно рассмотреть три шага работы оператора цикла, начиная с номера \( i=j+1 \).
Рисунок 3 - Элементарная программа P2 типа «while»
Перестановка элементов в группе из четырёх последовательных элементов массива будет определяться следующими операторами одновременного присваивания, которые показывают, как изменяются значения элементов в этих позициях на каждом цикле в зависимости от исходных значений элементов перед началом циклического процесса:
- 1 шаг: \( a_j^1, a_i^1, a_{i+1}^1, a_{i+2}^1 := \max(a_j, a_i), \min(a_j, a_i), a_{i+1}, a_{i+2} \);
- 2 шаг: \( a_j^2, a_i^2, a_{i+1}^2, a_{i+2}^2 := \max(\max(a_j, a_i), a_{i+1}), \min(a_j, a_i), \min(\max(a_j, a_i), a_{i+1}), a_{i+2} \);
- 3 шаг: \( a_j^3, a_i^3, a_{i+1}^3, a_{i+2}^3 := \max(\max(\max(a_j, a_i), a_{i+1}), a_{i+2}), \min(a_j, a_i), \min(\max(a_j, a_i), a_{i+1}), \min(\max(\max(a_j, a_i), a_{i+1}), a_{i+2}) \).
Из этих шагов видна закономерность, которую можно записать в виде следующей функции:
\( f_2 = (j < i < n) \to i, a_j, a(i:n) := n+1, \max[a_j, \max[a(i:n)]], \)
\( \min[a_i, a_j], \)
\( \min[a_{i+1}, \max[a_j, a(i:i)]], \)
\( \min[a_{i+2}, \max[a_j, a(i:i+1)]], \)
\( \dots \)
\( \min[a_n, \max[a_j, a(i:n-1)]]. \)
В прямоугольных рамках указаны номера элементов массива. Теперь докажем правильность следующей циклической программы
\( P_2 = \mathbf{while} \ i \le n \ \mathbf{do} \ i, a_j, a_i := i+1, \max(a_j, a_i), \min(a_j, a_i) \mathbf{od} \),
где ключевые слова do и od являются обычными ограничителями фрагментов программы.
| Фрагмент | Условие | Массив \( a \) | i |
|---|---|---|---|
| 1 | \( i_0 \le n \) | \( a_1(1:n) = a_0(1:n) \) | \( i_1 = i_0 \) |
| 2 | \( j < i_1 < n \) |
(2.1) \( a_2(1:j-1) = a_1(1:j-1) \) (2.2) \( a_2(j) = \max[a_1(j), a_1(i_1)] \) (2.3) \( a_2(j+1:i_1-1) = a_1(j+1:i_1-1) \) (2.4) \( a_2(i_1) = \min[a_1(j), a_1(i_1)] \) (2.5) \( a_2(i_1+1:n) = a_1(i_1+1:n) \) |
\( i_2 = i_1 + 1 \) |
| 3 | \( j < i_2 < n \) |
(3.1) \( a_3(1:j-1) = a_2(1:j-1) \) (3.2) \( a_3(j) = \max[a_2(j), \max[a_2(i_2:n)]] \) (3.3) \( a_3(j+1:i_2-1) = a_2(j+1:i_2-1) \) (3.4) \( a_3(i_2) = \min[a_2(i_2), a_2(j)] \) (3.5) \( a_3(i_2+1) = \min[a_2(i_2+1), \max[a_2(j), a_2(i_2:i_2)]] \) ... \( a_3(n) = \min[a_2(n), \max[a_2(j), a_2(i_2:n-1)]] \) |
\( i_3 = n + 1 \) |
Используя лемму о рекурсивном представлении [6], заменим программу \( P_2 \) на рекурсивную нециклическую программу \( P_2' \), которая будет иметь следующий вид:
\( P_2' = \mathbf{if} \ i < n \)
\( \mathbf{then} \ i, a_j, a_i := i+1, \max(a_j, a_i), \min(a_j, a_i); \)
\( (j < i < n) \to i, a_j, a(i:n) := n+1, \max[a_j, \max[a(i:n)]], \)
\( \min[a_i, a_j], \)
\( \min[a_{i+1}, \max[a_j, a(i:i)]], \)
\( \min[a_{i+2}, \max[a_j, a(i:i+1)]], \)
\( \dots \)
\( \min[a_n, \max[a_j, a(i:n-1)]]; \)
\( \mathbf{fi} \).
Докажем справедливость равенства \( f_2 = [P_2'] \), что эквивалентно доказательству \( f_2 = [P_2] \). Найдём с помощью трассировочной таблицы программную функцию \( [P_2'] \).
Условие:
\( (i_0 \le n) \land (j < i_1) \land (i_1 < n) \land (j < i_2) \land (i_2 < n) = \)
\( (i_0 \le n) \land (j < i_0) \land (i_0 < n) \land (j < i_0+1) \land (i_0+1 < n) = \)
\( (j < i_0 \le n) \land (j < i_0+1 < n) = (j < i_0 < n) \)
Если проследить за изменением данных по трассировочной таблице путём систематического исключения всех промежуточных значений индексов, то получим функцию рекурсивной программы. Из формулы (3.1) в трассировочной таблице (см. табл. 2) выводим:
\( a_3(1:j-1) = a_2(1:j-1) = a_1(1:j-1) = a_0(1:j-1) \)
Таким же способом из формулы (3.2) получаем:
\( a_3(j) = \max[a_2(j), \max[a_2(i_2:n)]] \)
\( = \max[\max[a_1(j), a_1(i_1)], \max[a_1(i_1+1:n)]] \)
\( = \max[\max[a_0(j), a_0(i_0)], \max[a_0(i_0+1:n)]] \)
\( = \max[a_0(j), \max[a_0(i_0:n)]] \)
Из формулы (3.3) получаем:
\( a_3(j+1:i_2-1) = a_2(j+1:i_2-1) \)
\( a_3(j+1:i_1+1-1) = a_2(j+1:i_1+1-1) \)
\( a_3(j+1:i_1) = a_2(j+1:i_1) = a_1(j+1:i_1), \min[a_1(j), a_1(i_1)] \)
\( a_3(j+1:i_0) = a_2(j+1:i_0) = a_0(j+1:i_0-1), \min[a_0(j), a_0(i_0)] \)
\( a_3(j+1:i_0-1) = a_0(j+1:i_0-1) \)
\( a_3(i_0) = \min[a_0(j), a_0(i_0)] \)
Из формулы (3.4) получаем:
\( a_3(i_2) = \min[a_2(i_2), a_2(j)] \)
\( a_3(i_1+1) = \min[a_2(i_1+1), a_2(j)] \)
\( a_3(i_0+1) = \min[a_1(i_1+1), \max(a_1(j), a_1(i_1))] \)
\( = \min[a_0(i_0+1), \max(a_0(j), a_0(i_0))] \)
\( = \min[a_0(i_0+1), \max[a_0(j), a_0(i_0:i_0)]] \)
Из формулы (3.5) получаем:
\( a_3(i_2+1) = \min[a_2(i_2+1), \max[a_2(j), a_2(i_2:i_2)]] \)
\( a_3(i_0+2) = \min[a_2(i_1+2), \max[a_2(j), a_2(i_1+1:i_1+1)]] \)
\( = \min[a_1(i_1+2), \max[\max(a_1(j), a_1(i_1)), a_2(i_1+1:i_1+1)]] \)
\( = \min[a_0(i_0+2), \max[a_0(j), a_0(i_0:i_0+1)]] \) и т. д.
Если объединить результаты выводов по формулам (3.1) ‒ (3.5) из табл. 2 и отбросить нулевые индексы, то получим программную функцию рекурсивной программы \( P_2' \). Она полностью совпадает с выдвинутой гипотезой \( f_2 \) , т.е. \( f_2 = [P_2'] \). Принимая во внимание лемму о рекурсивном представлении программы и теорему правильности [3], можно утверждать, что циклическая программа \( P_2 \) также правильна.
Шаг 3. Верификация программы типа «последовательность»
Далее переходим к доказательству правильности следующей элементарной программы \( P_3 \) (последовательность), которая получается после применения аксиомы замещения правильного цикла while его функцией (рис.4). Выдвинем следующую гипотезу о функции программы \( P_3 \):
\( f_3 = (j < n) \to i, a(j), a(j+1:n) := n+1, \)
\( \max[a(j:n)], \) (5)
\( \min[a(j+1), \max[a(j:j)]], \)
\( \min[a(j+2), \max[a(j:j+1)]], \)
\( \min[a(j+3), \max[a(j:j+2)]], \)
\( \dots \)
\( \min[a(n), \max[a(j:n-1)]]. \)
Рисунок 4 - Элементарная программа P3 типа «последовательность»
Упростим запись функции \( f_3 \), представив её в виде
\( f_3 = (j < n) \to i, a(j), a(j+1:n) := n+1, \max[a(j:n)], a(j+1:n) \setminus a(j). \)
Символ «\» обозначает операцию исключения элементов. Поэтому запись \( a(k:n) \setminus a(j:k) \) означает, что в массиве \( a(j:n) \) среди элементов \( a(k:n) \) нет элементов этого же массива, стоящих на позициях от \( j \) до \( k \) (\( j < k < n \)). Такое расположение элементов массива возникает после перестановки максимальных элементов, т.е. максимальные элементы «всплыли» в левую часть массива \( a(j:k) \), а меньшие элементы переместились в позиции \( a(k:n) \).
Представленную на рис. 4 последовательность из двух операторов можно рассматривать как трассировочную таблицу. В этом случае, если во втором операторе блок-схемы (т.е. в функции \( f_2 \)) заменить \( i \) на \( j+1 \), то получится программная функция \( [P_3] \) , которая будет совпадать с \( f_3 \). Таким образом, из равенства \( f_3 = [P_3] \) следует правильность программы \( P_3 \).
Шаг 4. Верификация подпрограммы типа «while»
Последующая декомпозиция структуры исходной программы \( P \) даёт следующий простой фрагмент для верификации – цикл типа «while», представленный на рис. 5. Тело этого цикла получено на основании аксиомы замещения, путём замены правильной последовательности \( P_3 \) на функцию \( f_3 \).
Сформулируем гипотезу для программы \( P_4 \) в виде функции \( f_4 \):
\( (j < n) \to j, i, a(j:n) := n, n+1, \max[a(j:n)], \)
\( \max[a(j+1:n) \setminus a(j)], \)
\( \max[a(j+2:n) \setminus a(j:j+1)], \) (6)
\( \max[a(j+3:n) \setminus a(j:j+2)], \)
\( \dots \)
\( \max[a(n:n) \setminus a(j:n-1)]. \)
Рисунок 5 - Элементарная программа P4 типа «while»
Текст циклической программы \( P_4 \) приведен ниже:
\( P_4 = \mathbf{while} \ j < n \ \mathbf{do} \ (j < n) \to i, a(j), a(j+1:n) := n+1, \)
\( \max[a(j:n)], a(j+1:n) \setminus a(j); \)
\( j := j+1; \)
\( \mathbf{od}; \)
Далее, используя лемму о рекурсивном представлении [6], представим программу \( P_4 \) в рекурсивной ациклической форме \( P_4' \), что упростит получение программной функции и саму верификацию:
\( P_4' = \mathbf{if} \ j < n \ \mathbf{then} \ (j < n) \to i, a(j), a(j+1:n) := n+1, \)
\( \max[a(j:n)], \)
\( a(j+1:n) \setminus a(j); \)
\( j := j+1; \)
\( (j < n) \to j, i, a(i:n) := n, n+1, \max[a(j:n)], \)
\( \max[a(j+1:n) \setminus a(j:j)], \)
\( \max[a(j+2:n) \setminus a(j:j+1)], \)
\( \dots \)
\( \max[a(n:n) \setminus a(j:n-1)]; \)
\( \mathbf{fi} \)
Докажем, что \( f_4 = [P_4'] \). Для этого выведем из трассировочной табл.3 программную функцию \( [P_4'] \). Проследим только за изменением элементов массива \( a \) и параметра \( j \):
\( a_4(1:j_3-1) = a_3(1:j_3-1) \)
\( a_4(1:j_2) = a_3(1:j_2) \)
\( a_4(1:j_0) = a_2(1:j_2) = a_2(1:j_1) = a_1(1:j_1-1), \max[a_1(j_1:n)] \)
\( = a_0(1:j_0-1), \max[a_0(j_0:n)] \)
\( a_4(j_3) = \max[a_3(j_3:n)] \)
\( a_4(j_2+1) = \max[a_2(j_2+1:n)] = \max[a_2(j_1+1:n)] \)
\( a_4(j_1+1) = \max[a_1(j_1+1:n) \setminus a(j_1)] \)
\( a_4(j_0+1) = \max[a_0(j_0+1:n) \setminus a(j_0)] \)
\( a_4(j_3+1) = \max[a_3(j_3+1:n) \setminus a(j_3:j_3)] \)
\( a_4(j_2+2) = \max[a_2(j_2+2:n) \setminus a(j_2+1:j_2+1)] \)
\( a_4(j_1+2) = \max[a_2(j_1+2:n) \setminus a(j_1+1:j_1+1)] \)
\( = \max[a_1(j_1+2:n) \setminus a(j_1) \setminus a(j_1+1:j_1+1)] \)
\( a_4(j_0+2) = \max[a_0(j_0+2:n) \setminus a(j_0:j_0+1)] \)
\( = \max[a_0(j_0+2:n) \setminus a(j_0:j_0+1)] \)
\( \dots \)
\( a_4(n) = \max[a_3(n:n) \setminus a(j_3:n-1)] \)
\( = \max[a_2(n:n) \setminus a(j_2+1:n-1)] \)
\( = \max[a_1(n:n) \setminus a(j_1) \setminus a(j_1+1:n-1)] \)
\( = \max[a_0(n:n) \setminus a(j_1:n-1)] \)
\( = \max[a_0(n:n) \setminus a(j_0:n-1)] \)
\( j_4 = n \).
| Фрагмент | Условие | Массив \( a(1:n) \) | j |
|---|---|---|---|
| 1 | \( j_0 < n \) | \( a_1(1:n) = a_0(1:n) \) | \( j_1 = j_0 \) |
| 2 | \( j_1 < n \) |
(2.1) \( a_2(1:j_1-1) = a_1(1:j_1-1) \) (2.2) \( a_2(j_1) = \max[a_1(j_1:n)] \) (2.3) \( a_2(j_1+1:n) = a_1(j_1+1:n) \setminus a(j_1) \) |
\( j_2 = j_1 \) |
| 3 | \( a_3(1:n) = a_2(1:n) \) | \( j_3 = j_2+1 \) | |
| 4 | \( j_3 < n \) |
(4.1) \( a_4(1:j_3-1) = a_3(1:j_3-1) \) (4.2) \( a_4(j_3) = \max[a_3(j_3:n)] \) (4.3) \( a_4(j_3+1) = \max[a_3(j_3+1:n) \setminus a(j_3:j_3)] \) (4.4) \( a_4(j_3+2) = \max[a_3(j_3+2:n) \setminus a(j_3:j_3+1)] \) ... \( a_4(n) = \max[a_3(n:n) \setminus a(j_3:n-1)] \) |
\( j_4 = n \) |
Из анализа изменения элементов массива видно, что перемещались только те элементы, которые расположены после j-го номера. Причём, функционально изменение полностью совпадают с выдвинутой гипотезой. Если рассмотреть также и другой путь выполнения программы \( P_4 \), связанный с ложностью выполнения условия \( j_3 < n \), то совпадать будут не только данные, но и предикат программной функции. Отсюда следует выполнение равенства \( f_4 = [P_4] \) и правильность цикла \( P_4 \).
Шаг 5. Верификация программы типа «последовательность»
На последнем этапе процесс верификации сводится к доказательству правильности элементарной программы (рис.6), полученной путём свёртки по аксиоме замещения последовательного ряда доказанных ранее правильных подпрограмм. Гипотезу о программной функции \( f_5 \), реализуемую программой \( P_5 \), представим в следующем виде:
\( f_5 = (1 < n) \to j, i, a(1:n) := n, n+1, \max[a(1:n)], \)
\( \max[a(2:n) \setminus a(1)], \)
\( \max[a(3:n) \setminus a(1:2)], \)
\( \dots \)
\( \max[a(n:n) \setminus a(1:n-1)]. \)
Рисунок 6 - Элементарная программа P5 типа «последовательность»
Последовательность операторов программы, приведенная на рис.6, позволяет легко получить программную функцию \( [P_5] \) без трассировочной таблицы. Для этого достаточно во втором операторе (функции \( f_4 \)) заменить переменную j на константу 1. Полученная таким образом программная функция полностью совпадает с гипотезой, т.е. \( f_5 = [P_5] \), что подтверждает правильность \( P_5 \) и, следовательно, правильность исходной программы \( P \).
Поскольку значения функции max удовлетворяют следующему неравенству
\( \max[a(1:n)] \ge \max[a(2:n) \setminus a(1)] \ge \max[a(3:n) \setminus a(1:2)] \ge \dots \) ,
то можно утверждать, что элементы массива \( a(1:n) \) отсортированы по убыванию правильно, т.е. справедливо \( a(1:n) = \text{SORT}(a(1:n)) \).
Заключение
Возрастающая сложность и важность разрабатываемых программ требует серьёзного отношения к обеспечению качества производимого программного продукта. По этой причине в последние годы сделаны огромные усилия по созданию новых технологий разработки программного обеспечения (ПО), методов и инструментальных средств анализа корректности ПО [8], [9]. Традиционное тестирование, опираясь на разнообразные методы и мощные средства автоматизации, однако, не могут исключить применение формальных методов доказательства корректности программ, особенно – критически важных. Наиболее перспективный путь в решении проблемы качества ПО заключается в сочетании методов тестирования и верификации программ в составе специализированных инструментальных CASE-систем [10].
В данной работе выполнена апробация формального метода верификации, основанного на понятии программной функции. На примере верификации достаточно сложной циклической программы обработки массива показана практическая возможность применения данного метода в программной инженерии.
Литература
- IEEE 1012-2004. Standard for Software Verification and Validation. IEEE, 2005.
- IEEE 1059-1993. Guide for Software Verification and Validation Plans. New York: IEEE, 1993.
- Непомнящий В.А., Рякин О.М. Прикладные методы верификации программ / Под ред. А.П. Ершова. – М.: Радио и связь, 1988. – 256 с.
- Кларк Э.М., Грамберг О., Пелед Д. Верификация моделей программ: Model Checking. Пер. с англ./ Под ред. Р.Смелянского. – М.: МЦНМО, 2002. – 416 с.
- Вудкок Д. Первые шаги к решению проблемы верификации программ. Открытые системы. – 2006. – № 8. – С. 36-43.
- Лингер Р. И., Миллс Х., Уитт Б. Теория и практика структурного программирования: Пер. с англ.М.: Мир, 1982. – 406 с.
- Седжвик Р. Фундаментальные алгоритмы на С++. Анализ, структуры данных, сортировка, поиск: Пер. с англ./ Р. Седжвик. – СПб.: ООО «ДиаСофтЮП», 2002. – 688 с.
- Beckert B., Hahnle R., Schmitt P.H., eds. Verification of Object-Oriented Software: The KeY Approach. Springer, 2007.
- Hoare T., Misra J. Verified software: Theories, Tools, Experiments. Vision of Grant Challenge project. Microsoft Research Ltd and the University of Texas at Austin, 2005. – P. 1–43.
- Васенин В.А.Кривчиков М.А. Языково-ориентированное программирование для формальной верификации программного обеспечения. Материалы четвертой Научно-практической конференции «Актуальные проблемы системной и программной инженерии». Сб. науч. тр. /Национальный исследовательский университет «Высшая школа экономики». – М.: Изд-во НИУ ВШЭ, 2015. -234 с.
