УДК 004.415+794.8

Оптимизация производительности рендеринга в игровых движках с помощью технологии OpenCL

Н. В. Хомичук, магистрант, Донецкий национальный технический университет, kristoll1995@gmail.com

С. А. Зори, зав. каф. ПИ, д.т.н., доцент, Донецкий национальный технический университет, ik.ivt.rec@mail.ru

Аннотация

В статье анализируются возможности OpenCL для оптимизации рендеринга в видеоиграх. Особое внимание уделяется демонстрации собственного разработанного алгоритма на базе Cascaded Shadow Maps, реализованному с помощью OpenCL. Проведённый анализ показывает возможность значительного повышения производительности и качества изображения при рендеринге теней, что открывает новые перспективы для создания более реалистичных и производительных игр. В дальнейших исследованиях планируется продолжить разработку прототипа и усовершенствование алгоритмов рендеринга с использованием OpenCL.

Ключевые слова: игровые движки, оптимизация, алгоритмы рендеринга, производительность, качество изображения, прототип, OpenCL.

Введение

В современных видеоиграх, где реалистичная графика и плавный геймплей являются ключевыми факторами успеха, оптимизация процесса рендеринга приобретает первостепенное значение. Рендеринг, преобразующий виртуальный мир в визуальное представление для игрока, традиционно выполняется на графических процессорах (GPU) благодаря их высокой параллельной вычислительной мощности [1]. Однако для достижения максимальной производительности и качества изображения необходимы методы оптимизации, учитывающие специфику архитектуры GPU.

Технология OpenCL (Open Computing Language) [2] предоставляет разработчикам инструменты для непосредственного управления вычислительными ресурсами GPU, что позволяет создавать алгоритмы рендеринга, адаптированные к конкретным аппаратным характеристикам и способные максимально использовать потенциал GPU. Актуальность исследования обусловлена постоянным ростом требований к производительности и визуальному качеству современных видеоигр.

Целью работы является разработка и комплексная оценка методик оптимизации рендеринга с использованием OpenCL, направленных на повышение производительности игровых движков, таких как Unity и Unreal Engine 5.

Задачи работы:

• изучить теоретические основы и практические аспекты применения OpenCL в контексте рендеринга;
• выявить ключевые проблемы и ограничения, связанные с оптимизацией рендеринга с помощью OpenCL;
• проанализировать методики оптимизации, направленные на повышение производительности рендеринга;
• изучить существующие подходы к оптимизации рендеринга и определить перспективные направления исследований;
• определить наиболее эффективные методы оптимизации алгоритмов рендеринга для выбора алгоритма прототипа;
• оценить перспективы внедрения разработанного прототипа с использованием OpenCL в игровых движках.

Архитектура и ключевые возможности OpenCL

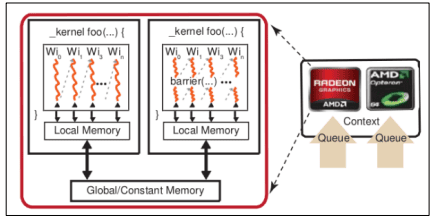

Архитектура OpenCL основана на взаимодействии хост-устройства, поддерживаемого API приложения, и нескольких вычислительных устройств, подключённых через шину. Устройства программируются с использованием языка OpenCL C — C-подобного языка с расширениями для параллельного программирования, такими как операции синхронизации и барьеры памяти [3].

Ключевые возможности OpenCL, важные для рендеринга:

• эффективное использование высокой параллельной вычислительной мощности GPU;
• гибкое управление памятью и передачей данных между CPU и GPU;
• поддержка широкого спектра платформ и устройств, что делает OpenCL универсальным инструментом.

В видеоиграх применяется широкий спектр алгоритмов рендеринга. Наиболее распространённым является растровый рендеринг, основанный на рисовании пикселей на экране. Для создания реалистичных теней используется теневое отображение, широко применяемое в современных играх.

Анализ проблем и ограничений OpenCL в контексте рендеринга

Несмотря на потенциал OpenCL в оптимизации рендеринга, существуют проблемы и ограничения, которые необходимо учитывать при разработке решений [3]. Разработка кода на OpenCL сложнее традиционного программирования GPU из-за необходимости глубокого понимания архитектуры, управления памятью и специфики параллельных вычислений.

Отладка кода осложняется параллельным характером вычислений: традиционные методы, применяемые к последовательному коду, часто оказываются неэффективными. Сложно проследить поток вычислений и выявить ошибки, возникающие в параллельных потоках.

Дополнительную сложность создаёт неоднородность аппаратной поддержки: не все GPU поддерживают OpenCL, различаются версии и уровни реализации у разных производителей [4]. Это может привести к проблемам совместимости и потребовать адаптации кода под конкретные устройства.

Анализ методик оптимизации рендеринга с помощью OpenCL

OpenCL позволяет оптимизировать алгоритмы рендеринга за счёт параллельной обработки данных на GPU. Можно выделить несколько ключевых направлений оптимизации [5]:

1. Параллельное выполнение пиксельных операций. Изображение делится на блоки пикселей, которые обрабатываются на разных ядрах GPU.
2. Оптимизация передачи данных. Снижение объёма пересылаемых между CPU и GPU данных и эффективное использование иерархии памяти.
3. Специализированные ядра. Создание отдельных ядер для конкретных задач (например, рендеринга теней), более эффективных, чем универсальные решения.

Параллельная обработка пикселей особенно важна для сложных сцен с большим количеством объектов. Оптимизация передачи данных и использование локальной памяти позволяют уменьшить накладные расходы на обмен информацией и повысить общую производительность.

Общее видение подходов к оптимизации рендеринга

Теневое отображение — один из наиболее распространённых алгоритмов рендеринга, существенно влияющий на реалистичность изображения [6]. Оптимизация алгоритмов теневого отображения с помощью OpenCL является перспективным направлением для увеличения производительности игровых движков.

Базовым методом является Shadow Mapping — техника, основанная на создании карты глубины сцены с точки зрения источника света (Shadow Map) и последующем сравнении глубины пикселей сцены с этой картой [6–8].

Метод Cascaded Shadow Maps делит сцену на несколько каскадов по глубине и создаёт отдельную карту теней для каждого каскада [9]. Это уменьшает размер карт теней и снижает количество артефактов традиционного Shadow Mapping.

Метод Percentage Closer Filtering (PCF) улучшает качество теней за счёт фильтрации значений глубины в карте теней, сглаживая границы между освещёнными и затенёнными областями [6–8].

Эффект Bloom моделирует свечение вокруг ярких источников света, создавая более реалистичное восприятие освещения. Объёмные эффекты (туман, дым) усиливают глубину сцены и атмосферу [11].

Требования к оптимальному алгоритму

На основе анализа алгоритмов и подходов к оптимизации рендеринга с помощью OpenCL сформулированы требования к алгоритму, выбранному для реализации прототипа:

• значительное увеличение производительности по сравнению с традиционными методами;
• обеспечение высокого качества изображения и реалистичности сцены;
• относительная простота реализации на OpenCL;
• совместимость с широким спектром GPU и платформ.

Выбор алгоритма и пример реализации

В качестве оптимального алгоритма для прототипа выбран Cascaded Shadow Maps. Он обеспечивает повышение производительности рендеринга без заметного ухудшения качества изображения и сравнительно прост в реализации с использованием OpenCL [9,10].

Разработанный алгоритм включает следующие этапы:

1. разделение сцены на несколько каскадов по глубине (зоны с различной детализацией теней);

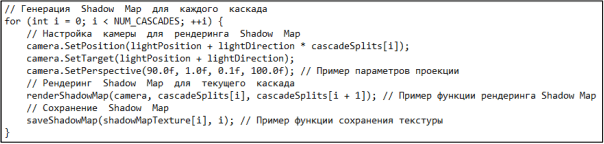

2. генерация карты теней для каждого каскада;

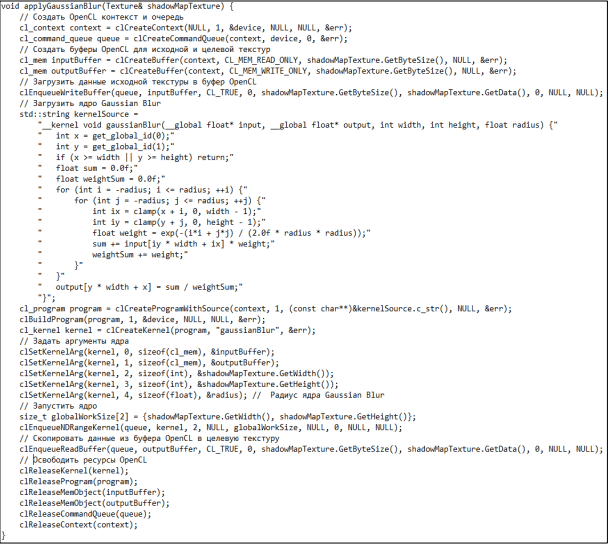

3. предварительная фильтрация теней с целью снижения артефактов;

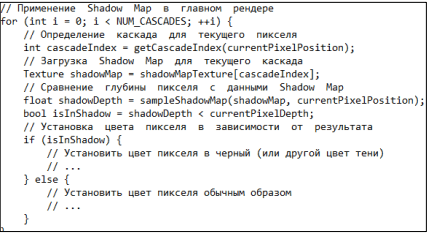

4. использование соответствующей карты теней при финальном рендеринге каждого пикселя.

Ключевым отличием разработанного решения от стандартного Cascaded Shadow Maps является дополнительный этап предварительной фильтрации теней, который уменьшает количество артефактов и делает тени более плавными и реалистичными.

Этапы разработки прототипа и его преимущества

Этапы разработки прототипа:

1. написание кода OpenCL для разработанного алгоритма рендеринга;
2. интеграция ядра OpenCL в игровой движок (Unity, Unreal Engine 5);
3. создание тестовых сцен, измерение скорости рендеринга и оценка качества изображения.

Преимущества применения разработанного алгоритма:

• увеличение производительности за счёт использования карт теней меньшего размера и деления сцены на каскады;
• улучшение качества теней благодаря предварительной фильтрации и более точному определению глубины;
• эффективное использование ресурсов GPU: дополнительная фильтрация выполняется на GPU и не требует значительных затрат.

Прогнозирование результатов внедрения прототипа

Ожидается, что внедрение разработанного прототипа приведёт к:

• значительному увеличению скорости рендеринга по сравнению с традиционными методами;
• повышению качества изображения за счёт оптимизированных алгоритмов рендеринга теней;
• более эффективному использованию ресурсов GPU и снижению нагрузки на устройство, что улучшит общую производительность игровых движков.

Заключение

Проведённое исследование показало, что технология OpenCL обладает значительным потенциалом в контексте оптимизации рендеринга в игровых движках. Разработанный прототип с модифицированным алгоритмом Cascaded Shadow Maps, реализованным с помощью OpenCL, позволяет повысить производительность и улучшить качество изображения при рендеринге теней.

Прогнозируется, что внедрение прототипа в реальные игровые движки позволит увеличить скорость рендеринга и снизить нагрузку на GPU. В дальнейшем планируется развитие прототипа и усовершенствование алгоритмов рендеринга с использованием OpenCL, а также анализ влияния предложенных решений на различные типы GPU и движки Unity и Unreal Engine 5.

Литература

1. Зори С.А., Аноприенко А.Я., Мальчева Р.В., Авксентьева О.А. Использование средств аппаратной поддержки для повышения производительности систем 3D-пространственной визуализации // Информатика и кибернетика. — Донецк: ДонНТУ, 2019. — № 1(15). — С. 5–12.
2. What is the OpenCL platform model? [Электронный ресурс]. Режим доступа: https://www.educative.io/answers/what-is-the-opencl-platform-model.
3. OpenCL Architecture and AMD Accelerated Parallel Processing Technology [Электронный ресурс]. Режим доступа: https://nov26.readthedocs.io/…/Opencl-programming-guide.html.
4. GPU Computing with OpenCL [Электронный ресурс]. Режим доступа: https://objectcomputing.com/…/gpu-computing-with-opencl.
5. OpenGL rendering pipeline [Электронный ресурс]. Режим доступа: https://programmersought.com/article/3453823756/.
6. Chapter 11. Shadow Map Antialiasing [Электронный ресурс]. Режим доступа: https://developer.nvidia.com/…/chapter-11-shadow-map-antialiasing.
7. Shadow Mapping [Электронный ресурс]. Режим доступа: https://learnopengl.com/Advanced-Lighting/Shadows/Shadow-Mapping.
8. Shadow Mapping Techniques: Implementing Shadows in 3D Scenes Using Shadow Mapping [Электронный ресурс]. Режим доступа: https://dev-art.vercel.app/…/shadow-mapping-techniques….
9. Cascaded Shadow Mapping [Электронный ресурс]. Режим доступа: https://learnopengl.com/Guest-Articles/2021/CSM.
10. Cascaded Shadow Maps [Электронный ресурс]. Режим доступа: https://learn.microsoft.com/…/cascaded-shadow-maps.
11. What is BLOOM in Games? Should You Turn it On or Off [Электронный ресурс]. Режим доступа: https://www.technewstoday.com/what-is-bloom-in-games/.

Annotation

Khomichuk N.V., Zori S.A. Optimizing rendering performance in game engines using OpenCL technology. The article analyzes the possibilities of OpenCL for optimizing rendering in video games. Special attention is paid to a custom algorithm based on Cascaded Shadow Maps implemented with OpenCL. The analysis shows a significant increase in performance and image quality when rendering shadows, which opens up new prospects for creating more realistic and productive games. Future research includes continued prototype development and further improvement of rendering algorithms using OpenCL.

Key words: game engines, optimization, rendering algorithms, performance, image quality, prototype, OpenCL.
