Применение нейросетей глубокого обучения для выявления дефектов полировки с применением роботизированной системы видеоаналитики

Аннотация: В данной статье рассматривается подход к выявлению дефектов полировки с применением нейросети глубокого обучения для сегментационного определения объектов на кадре и роботехнической установки для позиционирования камеры и исследуемой заготовки, обеспечивающей повторяемость проводимой дефектоскопии. Основой автоматизируемого процесса является люминесцентный (ЛЮМ) контроль заготовок, при котором дефекты лопатки, после обработки последней специальным составом, начинают подсвечиваться в ультрафиолетовом свете. В настоящий момент проведение ЛЮМ-контроля, визуальный осмотр и классификация дефектов относится к ответственности контролера. Целью работы является разработка автоматизированной системы определения дефектов полировки. Актуальность исследования обусловлена растущей потребностью промышленности в надежных и эффективных методах контроля качества, способных работать в режиме реального времени и обеспечивать высокую точность обнаружения дефектов. Результаты исследования могут быть использованы при разработке автоматизированных систем контроля качества для различных производственных процессов, требующих высокой точности обработки поверхностей. Практическая значимость выполненного проекта выражается в оптимизации и автоматизации производственных процессов полировки заготовок. В работе подробно описана математическая модель процесса автоматизированной дефектоскопии, рассмотрена архитектура программного обеспечения системы, подобраны элементы аппаратного обеспечения, а также описан процесс сбора данных для обучения нейросети и приведены результаты применения для определения дефектов.

Ключевые слова: промышленная полировка лопаток, интеллектуальная видеоаналитика, роботизированная оптическая схема, математическая модель технологического процесса, люминесцентный метод неразрушающего контроля.

Введение

В современных производственных процессах контроль качества продукции является критически важным этапом, определяющим конкурентоспособность предприятия на рынке. Особенно актуальным это становится в отраслях, где требуется высокая точность обработки поверхностей, таких, как автомобильная промышленность, производство электроники и оптики. Традиционные методы контроля качества, основанные на визуальном осмотре, становятся все менее эффективными в условиях растущих требований к производительности и точности. Развитие технологий искусственного интеллекта и компьютерного зрения открывает новые перспективы в области автоматизированного контроля качества. Нейросети глубокого обучения демонстрируют впечатляющие результаты в задачах классификации изображений и сегментации объектов [1], что делает их идеальным инструментом для автоматизации процессов инспекции.

Недавние исследования показали возможность использования нейронных сетей глубокого обучения для обнаружения дефектов полировки в роботизированных системах. Компьютерное зрение в сочетании с искусственными нейронными сетями было применено для классификации дефектов поверхности и управления действиями роботов по полировке [2], [3]. Эти подходы показали себя многообещающими в плане автоматизации процесса полировки и улучшения контроля качества поверхности. Более продвинутые методы глубокого обучения, такие как Faster R-CNN, были использованы для обнаружения дефектов на шлифованных и полированных деталях, что позволило достичь средней точности в 80,26% [4]. Кроме того, системы машинного обнаружения поверхностных дефектов, использующие схемы рассеяния света и сверточные нейронные сети, продемонстрировали возможности быстрого и точного обнаружения дефектов [5]. Хотя эти методы имеют ограничения по точности, они обладают такими преимуществами, как сокращение времени полировки, упрощение контроля качества и более равномерная шероховатость поверхности по сравнению с ручными процессами [2], [3].

В работе [6] авторы предлагают решение подобной задачи, определения размера и положения дефекта полировки путем применения стереоскопического зрения (стереозрения), мехатронной системы поворота лопатки и алгоритмов машинного зрения для идентификации засвеченных дефектов.

В настоящей работе предлагается применение робототехнической системы с шестью степенями свободы для обеспечения обзора камерой всей поверхности детали. Также для определения дефектов будет использоваться нейросетевая модель сегментационного определения объектов [7], которая, в отличие от традиционных методов машинного зрения, обладает высокой точностью и более устойчива к изменяющейся оптической схеме.

1. Описание математической модели описываемого процесса

С точки зрения исследуемого процесса, обрабатываемая деталь представляет собой сложную геометрическую форму, которая может быть рассмотрена с различных проекций. Для эффективной дефектоскопии необходимо учитывать особенности каждой проекции детали. Множество проекций лопатки можно условно разделить на две группы: удобные и неудобные для целей дефектоскопии.

Камера не может наблюдать дефекты, скрытые деталей от наблюдения. Кроме того, дефекты поверхности неодинаково хорошо видны в зависимости от угла наблюдения и угла освещения.

Система интеллектуальной дефектоскопии получает на вход множество возможных векторов наблюдения детали. Эти вектора могут быть соединены векторами перемещения инструмента робота. Однако не все векторы перемещения допустимы в реальности из-за ограничений, связанных с не пересечением камеры и лопатки, а также возможными натяжениями и изгибами кабеля камеры.

С помощью средств управления роботом задаются перемещения, которые возможны и не несут рисков повреждения оборудования. Затем из них формируется обучающий вектор для искусственной нейронной сети (ИНС), управляющей движением робота. В результате обучения получается набор допустимых безопасных перемещений из каждого вектора наблюдения лопатки. Этот результат преобразуется в программу перемещения инструмента робота при помощи параметризованных шаблонов кода.

Модель детали представляет собой совокупность весов ИНС управления перемещением инструмента и уникальна для каждого типоразмера детали. Входом модели детали является ее тип, а выходом — минимальный набор допустимых перемещений робота, достаточных для наблюдения детали под всеми углами, имеющими смысл с точки зрения задачи дефектоскопии. Модель дефектоскопии детали представляет собой предобученную нейронную сеть видеоаналитики, совмещенную с информацией о текущем положении головки робота. После совершения движений видеокадры детали совмещаются с информацией о положении камеры в точках измерений и наличии дефектов в этих точках.

Таким образом удается сформировать вектора положений камеры с приписанными к ним идентификаторами дефектов. Это позволяет создать управляющую программу для полировки детали.

2. Архитектура программного обеспечения

Разработанная архитектура программного обеспечения представлена на рисунке 1.

Рис. 1 — Архитектура программного обеспечения

Работа программного обеспечения автоматизированной системы управления процессом полировки лопаток с использованием интеллектуальной видеоаналитики начинается с модуля обработки входного видеопотока. Данный модуль отвечает за получение видеоданных с камеры по протоколу RTSP, а также за запуск программы управления роботом-манипулятором. Открытие видеопотока и начало работы мехатронной системы начинается после того, как пользователь нажимает на кнопку в интерфейсе.

После того как модуль обработки входного видеопотока сформировал массив данных, описывающий кадр с камеры, данная информация передается модулю обработки кадра системой видеоаналитики. Этот модуль отвечает за обработку кадра нейросетевыми алгоритмами определения дефектов, а также работу алгоритмов эвристики. На выходе этого модуля получаются данные в JSON формате.

После получения JSON данных в работу вступает модуль обработки данных для составления отчета по проведенному анализу. Данный модуль накапливает данные за весь проведенный анализ, в том числе сохраняя геометрическое расположение камеры в ходе анализа. По завершении анализа модуль обработки данных обрабатывает все собранные данные и на их совокупности и математическом модуле автоматизированной системы составляет вывод о выполненном анализе, выводя сообщение пользователю в интерфейс с отчетом о найденных дефектах и их расположении.

3. Подбор и тестирование архитектуры нейросетевой обработки видеоданных

В процессе разработки программного обеспечения для системы автоматизированного управления процессом полировки лопаток с применением интеллектуальной видеоаналитики были последовательно реализованы ключевые этапы создания системы.

Первоочередной задачей стало определение оптимальной архитектуры нейросетевой обработки данных. При выборе архитектуры учитывались следующие критерии: высокая точность сегментации изображений в режиме реального времени, адаптивность к различным условиям освещения и изменениям в процессе полировки, гибкость интеграции с существующими системами управления, а также эффективность использования вычислительных ресурсов.

После проведения сравнительного анализа существующих решений было принято решение использовать модель YOLO11 (You Only Look Once) для сегментации изображений [7]. Данная модель представляет собой современное решение в области компьютерного зрения, специально разработанное для задач реального времени. При выборе YOLO11 учитывались ее преимущества перед классическими моделями поиска объектов, такими как R-CNN [8], Fast R-CNN [9] и SSD [10].

YOLO11 демонстрирует значительные преимущества в сравнении с классическими моделями: существенно более высокую скорость обработки данных, позволяющую работать с видеопотоками без задержек; повышенную точность сегментации объектов, критически важную для контроля качества полировки; улучшенные возможности интеграции благодаря модульной структуре; а также более эффективное использование вычислительных ресурсов, что особенно важно для промышленного применения.

В ходе тестирования модели YOLO11 были последовательно реализованы этапы подготовки и обработки данных, включая аннотацию и разметку, обучение модели с применением методов оптимизации и регуляризации, оценку производительности на основе метрик accuracy, recall, specificity и F1-меры [11], а также анализ полученных результатов.

Данные для обучения модели собирались следующим образом: подготовленную для ЛЮМ-индикации деталь в ультрафиолетовом свете снимала закрепленная на штативе видеокамера, подключенная к переносному рабочему месту, куда и сохранятся видеопоток с деталью. Для обучающей выборки выбирались детали различных форм и размеров с различными видами дефектов.

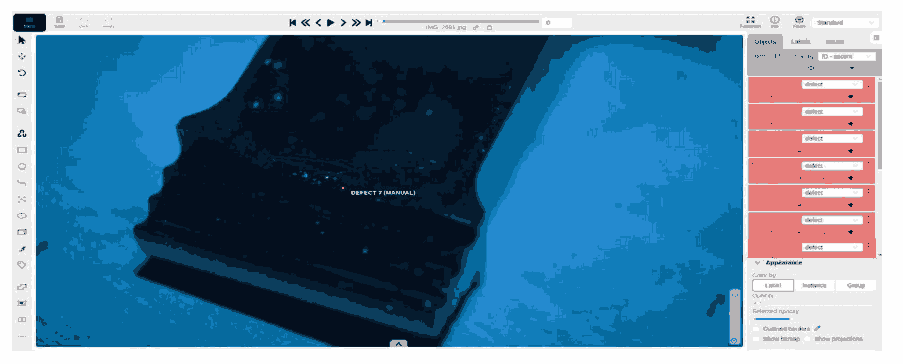

После проведения очистки собранных данных (убраны фотографии, где деталь или дефект не в фокусе; где отсутствует деталь или дефект; деталь или дефект смазаны) была проведена работа по разметке данных в ПО CVAT [12] (рис. 2). В результате было получено несколько тысяч размеченных данных.

Рис. 2 — Процесс разметки данных в ПО CVAT

Результаты тестирования модели YOLO11 продемонстрировали высокую эффективность решения: точность составила 96%, полнота достигла 94%, специфичность – 95%, а F1-мера составила 95%. Данные показатели свидетельствуют о высокой способности модели корректно классифицировать состояние полировки, выявлять дефекты и идентифицировать нормальные состояния.

Особого внимания заслуживает выбор сегментационной модели вместо классической модели поиска объектов, обусловленный более высокими показателями точности и возможностью получения контура обнаруженного объекта, что критически важно для функционирования системы в целом. Полученные результаты подтверждают соответствие выбранной модели требованиям проекта и ее пригодность для точного и эффективного анализа видеоданных в режиме реального времени.

4. Тестирование работы системы в целом

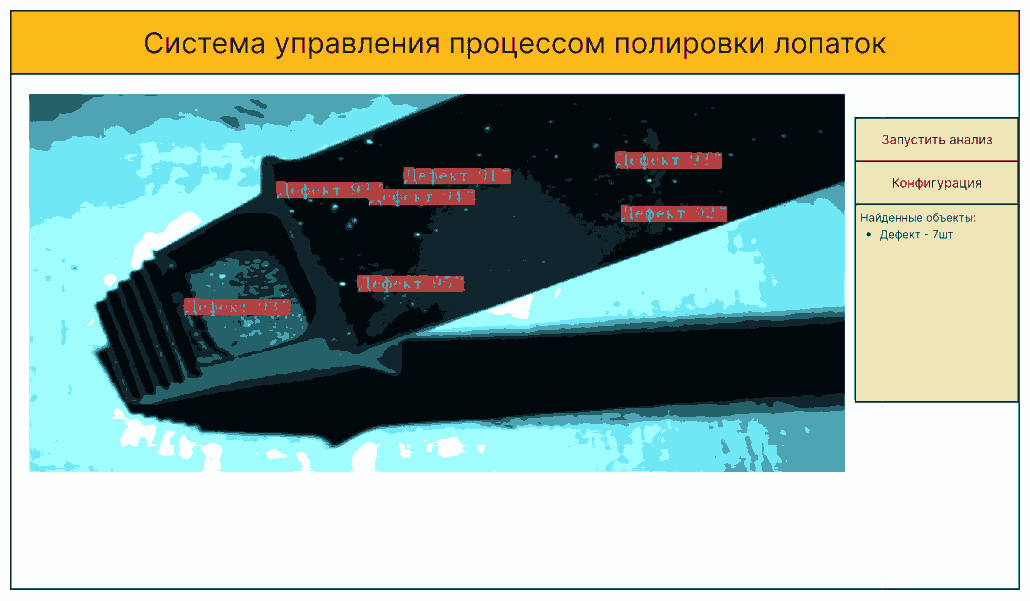

Помимо обучения нейросетевой модели, были проведены работы по написанию программного обеспечения роботизированной системы видеоаналитики, подсистем передачи данных и обработки, а также разработан интерфейс системы. По окончании всех работ проводилось тестирование интерфейса и работы всей системы в целом (рис. 3).

Рис. 3 — Результат тестирования интерфейса системы и функционала в целом

Для тестирования было использован видеофрагмент, выбрана конфигурация системы и был запущен процесс анализа. Анализ запускается путем нажатия на кнопку «Запустить анализ». По результатам тестирования система обнаружила имеющиеся на изображении дефекты, тем самым все модули системы отработали в штатном режиме.

Заключение

В рамках реализации проекта была проведена комплексная научно-исследовательская работа, направленная на разработку автоматизированной системы видеоаналитики для оптимизации процесса полировки лопаток.

В ходе исследования созданы математические модели, описывающие процесс полировки с учетом геометрических характеристик и физико-механических свойств обрабатываемых материалов. Разработаны архитектура программного обеспечения и аппаратная конфигурация системы видеоаналитики, включающая оптическую схему и мехатронное устройство управления видеокамерами. Особое внимание было уделено созданию адаптивного крепления видеокамер к роботизированному манипулятору, что обеспечило необходимую точность позиционирования при проведении видеосъемки.

В рамках работы исследованы различные архитектуры нейросетевой обработки видеоданных, сформирован и структурирован массив обучающих данных. Разработан и протестирован пользовательский интерфейс системы, обеспечивающий эффективное взаимодействие оператора с комплексом видеоаналитики.

Результатом работы стала комплексная модель технологических процессов полировки с интегрированной системой обратной связи на основе видеоаналитики. Разработанная оптическая система позволяет осуществлять сбор и фиксацию видеоданных в режиме реального времени. Созданные обучающие выборки обеспечивают эффективное функционирование нейросетевых алгоритмов обработки информации.

Перспективные направления развития проекта связаны с расширением базы данных для повышения точности распознавания, интеграцией трехмерных моделей лопаток для формирования детализированных аналитических отчетов и совершенствованием алгоритмов классификации дефектов на основе их геометрических характеристик. В дальнейшем также будет разработан ПАК, включающий в себя автоматическую очистку детали от загрязнений, нанесения химикатов для ЛЮМ-контроля и нанесения красящего вещества на область выявленного дефекта для обозначения проблемной области специалисту по полировке. Разработанная архитектура программного обеспечения и пользовательского интерфейса создает основу для расширения области применения системы и ее интеграции с современными технологическими решениями, что способствует повышению эффективности производственных процессов и укреплению конкурентных позиций на рынке.

Авторы заявляют об отсутствии конфликта интересов. Все авторы сделали эквивалентный вклад в подготовку публикации.
