АНАЛИЗ ПОНЯТИЙ НЕЙРОННАЯ СЕТЬ И СВЕРТОЧНАЯ НЕЙРОННАЯ СЕТЬ, ОБУЧЕНИЕ СВЕРТОЧНОЙ НЕЙРОСЕТИ ПРИ ПОМОЩИ МОДУЛЯ TENSORFLOW

Багаев И.И.

Введение

Сверточная нейронная сеть (англ. – CNN или ConvNet) является частным случаем искусственных нейронных сетей глубокого обучения (англ. – deep learning) [1]. Архитектура сверточных сетей была предложена Яном Лекуном [2] в 1988 году с целью повышения эффективности распознавания образов, но, как и другие искусственные нейронные сети, требовала вычислительной мощности, которой на момент появления обеспечить не представлялось возможным, вследствие чего интерес научного сообщества к нейронным сетям был снижен вплоть до появления реализаций на графическом процессоре (англ. graphics processing unit или GPU) [3].

Помимо использования особенностей архитектуры GPU, ориентированной на многопоточное исполнение [4], в качестве основы для нейронных сетей требовалась также эффективная реализация, которая показала бы преимущество перед центральными процессорами (англ. central processing unit или CPU), мощности которых долгое время безальтернативно использовались при работе с нейронными сетями: в силу вычислительных и архитектурных ограничений CPU не давал необходимо уровня производительности. Сравнительное противопоставление с графическими ускорителями произошло много позднее. В работе Юнга К. [3] показана имплементация искусственной нейронной сети на графическом ускорителе с итоговым быстродействием, превышающем аналогичную на центральном процессоре в 20 раз, что вновь повысило внимание к нейронным сетям.

Тем не менее в распознавании образов вплоть до победы сверточной нейронной сети AlexNet в конкурсе ImageNet 2012 года [5], преимущественно использовались классические методы машинного обучения без использования нейронных сетей. В последующие годы лидерство как в соревнованиях ImageNet, так и в целом в компьютерном зрении захватили сверточные нейронные сети глубокого обучения.

Таким образом при постановке задач классификация объектов на изображении эффективней всего использовать сверточные нейронные сети. Необходимо учитывать, что перед использованием искусственной нейронной сети, требуется решить проблему конфигурации и настроить её гиперпараметры: количество слоев, количество нейронов в каждом из слоев, а также выбрать функции активации, в которые будет подаваться результат слоя перед передачей на следующий слой.

Понятие нейронной сети

Нейронная сеть – универсальная модель, способная аппроксимировать любые поверхности. Соответствующую теорему сформулировал в 1957 году Андрей Николаевич Колмогоров [6]: каждая непрерывная функция a(x), заданная на единичном кубе d-мерного пространства, представима в виде:

где x = [x₁, …, x_d] – вектор описания объекта, функции σ_i(·) и f_ij(·) являются непрерывными, f_ij не зависят от выбора a.

Согласно тексту теоремы, функция a(x) определена только на единичном кубе, следовательно, все элементы выборки должны лежать в нем: признаки всегда можно отмасштабировать так, чтобы на обучающей выборке каждый из них принимал значения из отрезка [0; 1]. Важно отметить, что в теореме не указан вид функций σ_i и f_ij. Проблема выбора гиперпараметров нейронной сети все еще остается сложной задачей, и для достижения высокого уровня метрик качества требует ручного подхода к каждой конкретной выборке. С понятиями функции активации и виды функций активации можно ознакомиться в работе [7].

Однослойная нейронная сеть представляет собой нейрон и определяется следующим выражением:

где σ – функция активации, w – вектор параметров (весов), x – вектор описания объекта. Функция активации должна быть непрерывной, монотонной и, желательно, дифференцируемой функцией. Для удобства x ∈ R^{d+1} дополнен постоянным на всех объектах признаком x₀ = 1. Соответствующий вклад в скалярное произведение w^T x равен w₀.

Нейрон можно изобразить в виде вершины графа (рис. 1). Он характеризуется своей функцией активации, имеет множество входов и один выход.

Пределом применимости однослойных нейронных является линейно разделимые выборки.

Двухслойная нейронная сеть – это линейная комбинация из D-нейронов (однослойных нейронных сетей):

Это выражение можно представить в векторном виде:

Вектор w параметров нейронной сети получается соединением всех параметров нейронной сети на всех слоях:

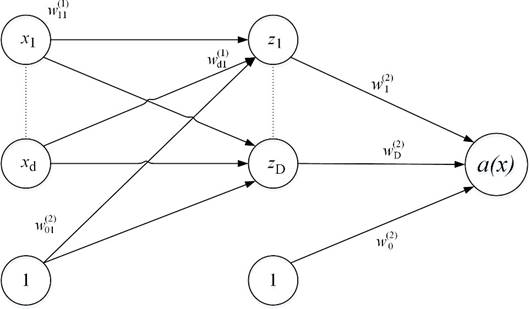

На рис. 2 приведено изображение двухслойной нейронной сети с помощью направленного графа.

Таким же образом можно получить нейронные сети, имеющие большее количество слоев.

Сверточные нейронные сети (CNN)

Сверточные нейронные сети созданы для работы с изображениями, в более редких случаях используются для других видов информации [8, 9]. Сверточные нейросети являются частью технологий глубокого обучения. Работа сверточных нейросетей имеет схожие черты с функциональностью коры больших полушарий головного мозга, используемой для обработки визуальных образов [10]: в зрительной коре присутствуют простые клетки, которые реагируют на границы определенной ориентации, т.е. на прямые линии, расположенные под разными углами: горизонтально, вертикально и по диагонали, а также – сложные клетки, которые включаются в работу после активации определенного набора простых клеток. Устройство сверточной нейронной сети имеет схожую структуру: сверточные слои (англ. – convolutional layer) чередуются со слоями подвыборки или, другими словами, избирательными слоями (англ. – pooling layers). В нейронной сети AlexNet, о которой говорилось выше, применялась также операция, известная как dropout [11].

Рассмотрим структуру сверточной нейронной сети и приведенные выше понятия.

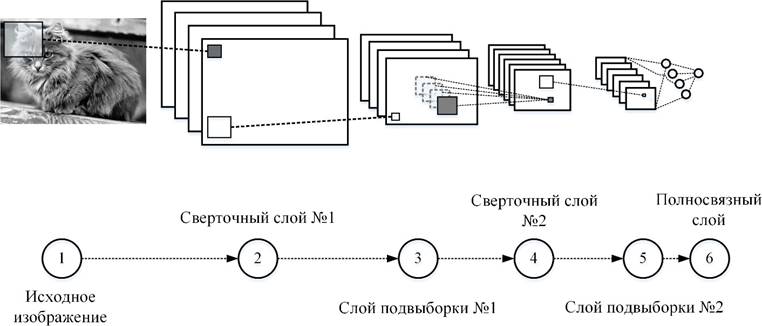

В качества примера возьмем сверточную нейронную сеть с пятью слоями (рис. 3), где два сверточных слоя чередуется с двумя слоями подвыборки, последним слоем является полносвязный слой.

Сверточный слой – это слой, на которым при помощи операции математической свертки заданное количество ядер или окон фильтров (на рис. 3 на первом сверточном слое находятся четыре фильтра) в виде матриц также заданного размера проходят построчно по входящей матрице, формируя новую матрицу. Ядро фильтра – матрица весов, которая путем свертки извлекает признаки из пришедших данных. Весовые коэффициенты ядра свертки устанавливаются в процессе обучения и изначально не определены. Фильтр – это объединение нескольких ядер.

Количество фильтров на сверточном слое задается на основе исходной задачи и требований к её решению: чем фильтров больше, тем выше качество распознавание и ниже быстродействие.

Обработка границ исходной матрицы может осуществляться следующими способами (рис. 4): результирующая матрица может быть меньше исходной матрицы (рис. 4, 1), результирующая матрица может быть такого же размера (рис. 4, 2), либо результирующая матрица может быть большего размера (рис. 4, 3). Метод обработки выбирается при построении нейронной сети.

Подвыборочный слой – это слой, который имеет тоже самое количество фильтров, что и предыдущий сверточной слой. Задача слоя – уменьшить размерность фильтров предыдущего слоя. Это делается для того, чтобы не анализировать одну и ту же информацию повторно: ядра фильтров сверточного слоя уже учли некоторую часть информации в своих весовых коэффициентах, поэтому далее следует анализировать более абстрактные признаки следующего уровня.

Ядра фильтров подвыборочного слоя проходят по входящей матрице похожим со сверткой образом за исключением того, что области, по которым движется ядро, не пересекаются между собой и применяется не операция свертки, а, к примеру, функция максимума (англ. – max pooling) [12]: выбирается максимальный элемент в той части исходной матрицы, на которое направлено в данный момент ядро фильтра (рис. 5).

Последний слой – это полносвязная нейронная сеть или персептрон [13], который также может состоять из нескольких слоев. Слой предназначен для классификации: сколько классов изображений закладывается разработчиком нейросети, столько нейронов на последнем слое этого слоя необходимо задать.

После проведенного анализа понятий нейронная сеть и сверточная нейросеть следует перейти к обучению последней.

Обучение сверточной нейронной сети при помощи программного модуля TensorFlow от Google

Для оценки порога вхождения, который необходим разработчику нейронной сети, и сложности API, предоставляемого TensorFlow, требуется провести анализ примеров, которые находятся на официальном сайте проекта, и далее обучить собственную сверточную нейронную сеть.

Для того чтобы воспользоваться TensorFlow необходимо иметь python, ipython-notebook и, соответственно, установленный модуль TensorFlow.

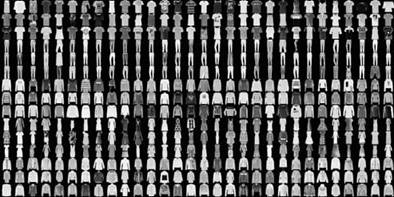

Для формирования обучающей и тестовой выборки используется набор данных Fashion MNIST (рис. 7),

который содержит 70 тысяч изображений размером 28 на 28 пикселей в десяти категориях одежды.

Для обучающей выборки подготовлено 60 тысяч изображений, для тестовой выборки, при помощи которой проверяется качество обучения, предоставлено 10 тысяч изображений. Доступ к исходному набору данных Fashion MNIST получается путем вызова метода datasets.fashion_mnist в ipython-notebook, воспользовавшись подмодулем TensorFlow под названием keras.

После загрузки данной выборки имеется четыре массива: обучающие данные и метки классов и, соответственно, тестовые данные и метки классов для тестовых данных. Всего классов в выборке имеется десять классов (рис. 8).

Изображения одежды перед обучением нейросети нужно подготовить: каждое изображение в выборке представлено в оттенках серого цвета (рис. 9) на отрезке яркости [0; 255], поэтому перед тем, как отправлять данные в нейросеть, необходимо изменить масштаб, поделив исходную яркость пикселя на 255, для приведения значения точки в отрезок [0; 1].

Когда данные подготовлены, необходимо настроить слои – сверточная нейросеть со структурой, которая была приведена на рис. 3, взята за основу за исключением того, что изменено количество фильтров на сверточных слоях для уменьшения итоговой ошибки классификации. Таким образом будет использовано пять основных слоев и один дополнительный вспомогательный слой. Описание слоев приведено в табл. 1.

После выбора структуры модели в TensorFlow необходимо указать функцию потерь, минимизация которой будет происходить в процессе обучения, выбрать оптимизатор, который будет указывать, каким образом следует обновляться модели на основе исходных данных и функции потерь. Также требуется указать метрику качества, по которой можно будет судить о результате обучения модели.

Перед обучением собственной сверточной нейронной сети в качестве функции потерь и оптимизатора выбрано то, что предложено в официальных примерах, а именно функция потерь categorical_crossentropy [14] и оптимизатор adam [16]. За метрику качества будет взята метрика accuracy – доля правильных ответов классификации.

После компиляции модели с указанными выше параметрами необходимо запустить обучение модели, для это следует указать данные обучающей выборки и количество эпох или количество итераций, проходя которые нейросеть будет улучшать точность распознавания, опираясь на результат предыдущей итерации. Для обучения выбрано стандартное число эпох, а именно десять.

Спустя десять итераций обучения доля правильных ответов на обучающей выборке составила 0.9602 или 96%. После окончания обучения необходимо проверить работу модели на заранее отделенной тестовой выборке: точность на проверочных данных составила 0.90 или 90%. Более низкая доля правильных ответов на тестовой выборке говорит о том, что модель переобучилась (англ. overfitting). Переобучение возникает в случаях, когда модель показывает худший результат на данных, которые не были использованы в обучении. Существуют методы борьбы с переобучением [12], но они не рассматриваются в рамках данной работы.

Заключение

При работе над данной статьей были проанализированы многочисленные статьи и интернет-источники, которые поспособствовали более глубокому пониманию понятий нейронная сеть и сверточная нейронная сеть. Полученные знания позволили выстроить общую структуру представления, что такое нейронная сеть, как проектировать структуру нейронной сети, каким образом предобрабатывать исходную выборку, чтобы впоследствии обучить нейронную сеть, какие выбирать параметры модели для обучения.

Проанализирован процесс обучения нейронной сети в программном модуле TensorFlow для python: для людей, которые имеют представления о нейронных сетях, о том, как готовить исходную выборку, в каком соотношении разделять исходную выборку на обучающую и тестовую, какими способами можно бороться с переобучением, знающие, что такое функция активации и имеющие другие познания, не составит труда работать с TensorFlow, так как модуль имеет высокоуровневое API, понятное для людей со знанием контекста.

В результате обучения собственной сверточной нейронной сети, за основу которой были взяты предоставляемые TensorFlow обучающие материалы, качество работы сети составило 90%, что является относительно хорошим показателем, но поскольку изначально стояла задача изучить возможности программного пакета, и не ставилась задача оптимизации отдельно скорости или отдельно качества распознавания или баланса этих двух показателей, оценить строго данный показатель нельзя. TensorFlow – это гибкий инструмент, который позволяет строить нейронную сеть любой сложности без наличия знаний о том, как работают нейросети на более низких уровнях абстракции исходного кода, которые присутствуют в других программных пакетах.
