Реферат по теме выпускной работы

Содержание

Введение

Современные электронные устройства повсеместно используют DC/DC-преобразователи, где ключевыми требованиями являются высокая энергоэффективность, малые габариты и минимальный вес. Для уменьшения размеров преобразователя разработчики повышают частоту коммутации силовых ключей, что позволяет применять более компактные дроссели и конденсаторы. Однако с ростом частоты увеличиваются динамические потери в транзисторах (особенно в MOSFET), что снижает КПД. В классических схемах с «жесткой» коммутацией ток и напряжение изменяются одновременно, что приводит к значительным потерям мощности и вынуждает искать компромисс между габаритами и эффективностью. Альтернативой являются преобразователи с «мягкой» коммутацией (ZVS и ZCS), где переключение происходит при нулевом напряжении или токе. Это достигается за счет резонансных контуров или дополнительных реактивных элементов, которые минимизируют динамические потери. В результате можно повысить частоту коммутации без ущерба для КПД, сохранив при этом компактные размеры устройства. Таким образом, применение мягкой коммутации устраняет традиционный компромисс между габаритами и эффективностью, делая преобразователи более совершенными.

Разработчики устройств силовой электроники стараются достичь максимальных удельных энергетических характеристик для преобразователя, т.е. минимальные масса и габариты, максимальный КПД для преобразователя, хорошее качество электрической энергии. Уменьшение массогабаритных показателей является одной из ключевых целей при разработке устройств силовой электроники. Массу DC/DC преобразователя можно уменьшить, если увеличить частоту коммутации силовых ключей преобразователя, за счет чего будут требоваться реактивные компоненты с меньшими параметрами индуктивности, емкости, а, следовательно, меньшие по габаритам и массе. Но проблема заключается в том, что при увеличении частоты коммутации будут также увеличиваться и потери в преобразователе[1,2].

1. Актуальность темы

Актуальность темы обусловлена растущими требованиями к компактности и энергоэффективности источников питания, особенно в аэрокосмической, телекоммуникационной и специальной технике, где каждый грамм массы критичен. Классические преобразователи с «жёсткой» коммутацией не позволяют одновременно увеличивать частоту (для уменьшения габаритов) и сохранять высокий КПД из-за роста динамических потерь. Мягкая коммутация (ZVS/ZCS) решает эту проблему, снижая потери и позволяя создавать лёгкие, высокочастотные и эффективные DC-DC преобразователи, что особенно важно для современных энергосистем и высокотехнологичных отраслей.

Работа посвящена исследованию изолированного DC/DC преобразователя, работающего в режиме «мягкой» коммутации. Выбранный для исследования преобразователь работает в квазирезонансном режиме и имеет два вида мягкой коммутации – при нулевом напряжении (zero voltage switch) и при нулевом токе (zero current switch) [3]. Исследованы характеристики работы преобразователя и влияние параметров резонансной цепи на потери в активных элементах. Разработана математическая модель преобразователя, а также расчет и подбор эле ментной базы. Проведен сравнительный анализ КПД и массы исследуемого пре образователя с классическими DC/DC преобразователями, работающими с «жесткой» коммутацией, мостовым и полумостовым.

2. Цель и задачи исследования

Целью работы является разработка и исследование изолированного DC/DC преобразователя с «мягкой» коммутацией для снижения массогабаритных показателей DC/DC преобразователя без потери качества электрической энергии на нагрузке.

Основные задачи исследования:

  1. Аналитический обзор схемотехнических решений, выбор преобразователя для исследования
  2. Разработка математической модели, расчет параметров преобразователя, согласно техническому заданию
  3. Исследование электромагнитных процессов и рабочих характеристик преобразователя с «мягкой» коммутацией
  4. Моделирование ПМК и преобразователей с «жесткой» коммутацией, подбор элементной базы и расчет массы, сравнение полученных результатов

Объект исследования: изолированные DC-DC преобразователи.

Предмет исследования: Метод квазирезонансной мягкой коммутации для снижения динамических потерь, повышения частоты преобразования и улучшения массогабаритных показателей изолированных DC-DC преобразователей.

Актуальность полученных результатов и направления их применения

  1. Авиационная и космическая техника. Снижение массы источника питания при сохранении высокого КПД напрямую ведёт к уменьшению стартовой массы аппарата и значительной экономии средств на вывод полезной нагрузки на орбиту.
  2. Высокочастотная силовая электроника. Результаты доказывают возможность эффективной работы преобразователей в диапазоне частот 200–350 кГц и выше, что открывает путь к созданию более компактных источников питания для телекоммуникационного оборудования, серверов и промышленной автоматики.
  3. Автоматизация проектирования силовой электроники. Успешное применение искусственной нейронной сети для подбора ключевых параметров схемы демонстрирует перспективность использования методов искусственного интеллекта для оптимизации и ускорения процесса разработки сложных преобразовательных устройств.

3. Обзор метода «мягкой» и «жесткой» коммутации

Суть «мягкой» коммутации заключается в том, что на интервале коммутации ток или напряжение на ключах равен (или близок) к нулю, а другой параметр быстро изменяется, что приводит к значительному снижению динамических потерь. Таким образом, выделяют «мягкую» коммутацию при нулевом токе (zero current switch) и при нулевом напряжении (zero voltage switch). Это достигается за счет введения дополнительных реактивных элементов, которые ограничивают резкое скачкообразное изменение тока или напряжения в момент коммутации. На рисунке 1 приведено схематичное описание «жесткой» и «мягкой» коммутации.

Рисунок 1 – Схематичное описание «жесткой» (а) и «мягкой» (б) коммутации

Соединение ключа с индуктивностью и емкостью, как показано на рисунке 2 называют «резонансным ключом». Это образует резонансный контур, собственная частота которого определит скорости изменения напряжения и тока ключа, что позволит достичь «мягкого» переключения .

Рисунок 2 – Схемы резонансных ключей при: а) нулевом токе, б) нулевом напряжении

Если же рассматривать резонансные преобразователи, у них формы токов и напряжений носят плавный (синусоидальный) характер. Ключи коммутируются при нулевых напряжениях и токах, а это значительно снижает их динамические потери.

Поэтому существует компромиссное решение вопроса о снижении суммарных потерь мощности - использование квазирезонансных преобразователей.Коммутация в резонансном ключе протекает при нулевом токе либо при нулевом напряжении с помощью относительно короткого по времени резонансного процесса, который носит вспомогательный характер. Квазирезонансная коммутация эффективно снижает динамические потери и, в отличие от обычных резонансных преобразователей, не приводит к существенному росту статических потерь. Такие преобразователи способны работать в более широком диапазоне коммутационных частот, имеют лучшие энергетические характеристики и, как следствие, большую удельную мощность [4, 5].

Такого типа преобразователи актуальны в приложениях, где необходимы высокие удельные энергетические характеристики, в особенности в случаях применения для авиакосмической техники[6], т.к. можно повысить частоту коммутации и снизить массогабариты, не потеряв при этом сильно в КПД [7,8] .

4. Аналитический обзор DC/DC преобразователей с МК

4.1 Двунаправленный DC/DC преобразователь с ZVS для топливных элементов и аккумуляторов

В данной работе рассматриваются изолированные DC/DC преобразователи, т.е. имеющие гальваническую развязку входной и выходной цепей. Изолирование источника питания необходимо для обеспечения защиты чувствительных цепей, устранения общего контура заземления. Обеспечение изоляции увеличивает сложность разработки устройства и снижает КПД преобразователя, в частности из-за потерь в сердечнике и обмотке трансформатора. Повышение КПД этих источников питания позволяет смягчить требование к охлаждению, массу и габариты. [9]

Отметим, что существует ещё способ снижения потерь при коммутации - использование преобразователей с фазовым сдвигом, которые в данной работе не рассматриваются, но упомянуть о них стоит. Пример схемы силовых цепей и временных диаграмм этого преобразователя представлены на рисунке 3.

Особенность фазосдвигающего управления - два ключа (оба верхних или нижних) могут быть открыты, тогда напряжение, приложенное к первичной обмотке трансформатора, равно нулю, т.е. она закорочена и можно переключать ключи при нулевом напряжении, что видно из рис. 4, где сигналы Gsi – управляющие сигналы. [10]

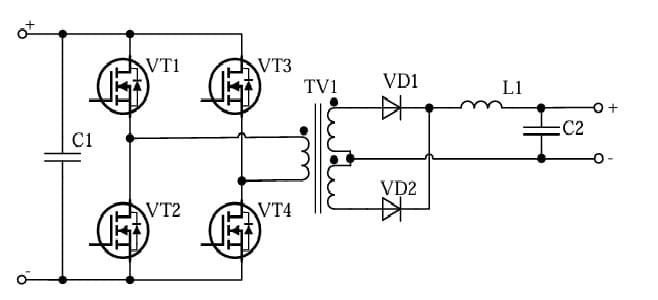

Рисунок 3 – Схема силовых цепей

Также, отметим, что «мягкая» коммутация исследуется и применяется для неизолированных DC/DC, а также инверторов, выпрямителей, AC/AC преобразователей, что говорит об актуальности и важности разработки и применения преобразователей с «мягкой» коммутацией. [11 – 17]

Преобразователи с «жесткой» коммутацией обладают значительными динамическими потерями, а в свою очередь, динамические потери возрастают при увеличении частоты коммутации, что влияет на КПД преобразователя. В основном, такие преобразователи работают на частотах порядка 50 кГц – 100 кГц при использовании MOSFET, при использовании IGBT порядка до 30 кГц [18-19]. Поэтому для уменьшения массы преобразователя за счет повышения частоты коммутации целесообразно применять преобразователи с «мягкой» коммутацией.

Авторами статьи был получен экспериментальный макет мощностью 1,6 кВт при частоте 20 кГц. По сравнению с мостовым преобразователем, который был разработан ранее авторами, размер преобразователя экономится более чем на 1/3, что, по их словам, свидетельствует о высокой удельной мощности. Экономия размера была достигнута в основном за счет меньшей нагрузки по току, меньшей схемы управления затвором и более высокий КПД (94% против 92%).Потери при переключении сведены к минимуму благодаря мягкому переключению[20-22].

Из анализа данного преобразователя – преимуществом является, что имеет ZVS, причем только на включение ключей, что является недостатком, имеет полумостовые цепи в основе, т.е. меньше активных элементов и конденсаторов, которые включаются в параллель, а значит меньшие массогабариты, в сравнении, если бы использовались мостовые схемы, а также меньше драйверов. Авторы протестировали принцип работы на экспериментальном макете, достигнув высокий КПД в 94%.

4.2 Мостовой DC/DC преобразователь с мягкой коммутацией и ШИМ

В конкретно интересующем нас случае рассмотрим только первый вариант топологии. Схема принципиальная представлена на рисунке 4.

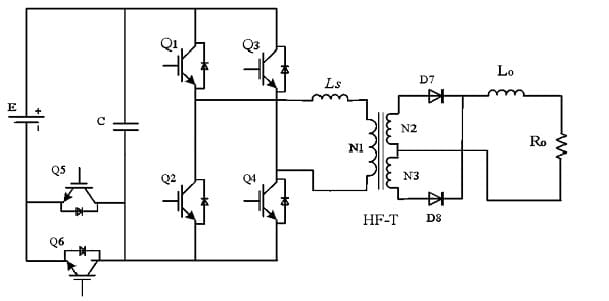

Рисунок 4 – Схема силовых цепей преобразователя

Данный DC/DC преобразователь состоит из мостового инвертора напряжения, ключи коммутируют с разделением времени на td – «мертвое» время. Ключей Q5, Q6 соединенные с шиной постоянного тока, и одного конденсатора, подключенного параллельно шине постоянного тока; высокочастотного трансформатора с выводом нулевой точки в обмотке вторичной стороны; фильтром постоянного тока на вторичной стороне и нагрузкой постоянного тока.

Потери мощности сравнивались с потерями в обычных преобразователях с «жесткой» коммутацией с высокочастотным звеном переменного тока. Когда частота переключения составляет около 20 кГц, общие потери мощности для преобразователя с «мягким» переключением и преобразователя с «жестким» переключением почти равны. Чем больше увеличивается частота коммутации, тем могут иметь заметные преимущества с точки зрения эффективности и удельной мощности результаты по сравнению с обычного преобразователя с «жестким» переключением. Из результатов эксперимента, в случае, если частота коммутации 40 кГц, общие потери мощности преобразователя с «жесткой» коммутацией с учетом потерь мощности цепей демпфера RC оцениваются примерно в 785 Вт. Эти потери мощности примерно в два раза превышают общие потери мощности разработанной схемы [23 – 27].

5. Описание используемых в исследовании преобразователей с «жесткой» коммутацией

Одной из задач исследования является сравнение эффективности преобразователя с «мягкой» коммутацией с преобразователями с «жесткой» коммутацией. Для такого сравнения выбраны 2 классические топологии полумостового DC/DC (рисунок 5) и мостового DC/DC (рисунок 6). Данные преобразователи работают при «жесткой» коммутации, что позволит провести требуемый анализ эффективностей.

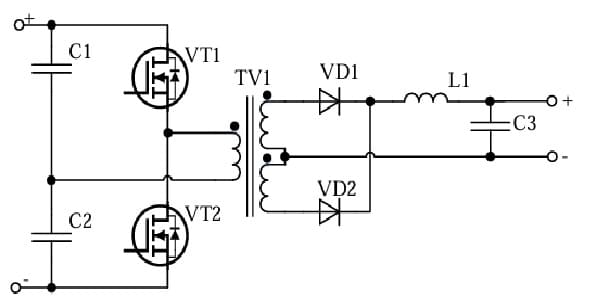

Рисунок 5 – Полумостовой DC/DC преобразователь

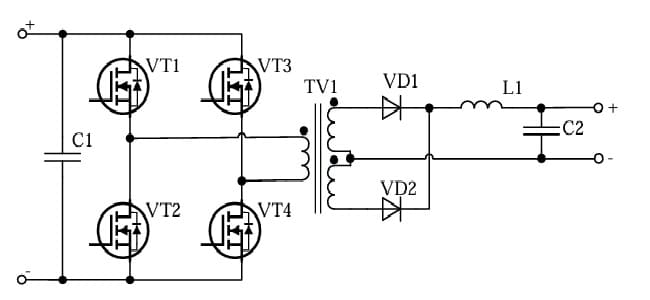

Рисунок 6 – Мостовой DC/DC преобразователь

Исследуемый преобразователь с «мягкой» коммутацией имеет 3 такта, где осуществляется МК, возникает как коммутация ZCS, так и ZVS. Разработана математическая модель исследуемого преобразователя.

6. Описание хода исследования

Моделирование проведено для исследуемого преобразователя с «мягкой» коммутацией (рисунок 7) и двух классических полумостового и мостового DC/DC преобразователей с «жесткой» коммутацией (рисунки 5, 6). Для определения потерь использованы блокитермомодули, из данных по потерям получены КПД исследуемых преобразователей.

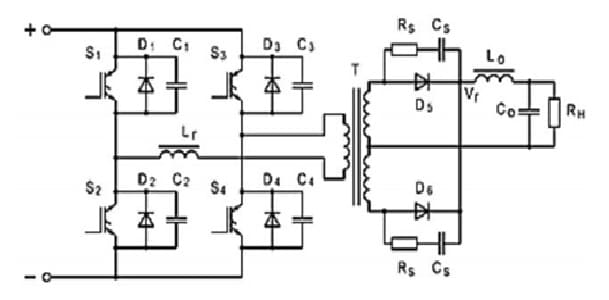

Рисунок 7 – Схема силовых цепей исследуемого преобразователя

На рисунке 8 представлена модель преобразователя, реализованная в ПО PowerSim.

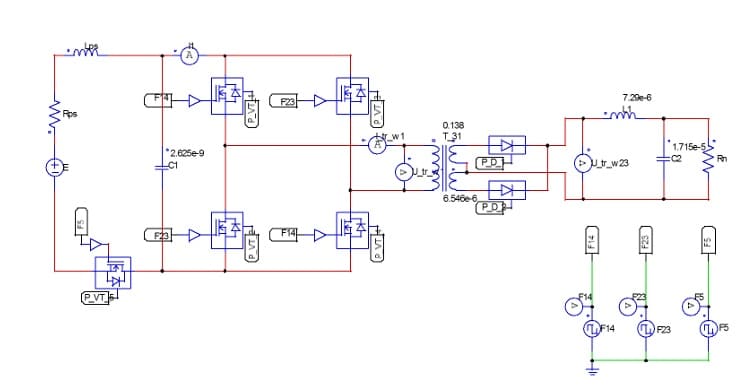

Рисунок 8 – Модель преобразователя с «мягкой» коммутацией

На рисунках 9 – 10 представлены модели в ПО полумостового и мостового DC/DC преобразователей с «жесткой» коммутацией. Для чистоты сравнения результатов, во всех моделях используются с одинаковыми параметрами активные элементы. Это модели MOSFET транзисторов STW45NM50 от STMicroelectronics, а также модели диодов 150EBU04 от International Rectifier. [28-29]

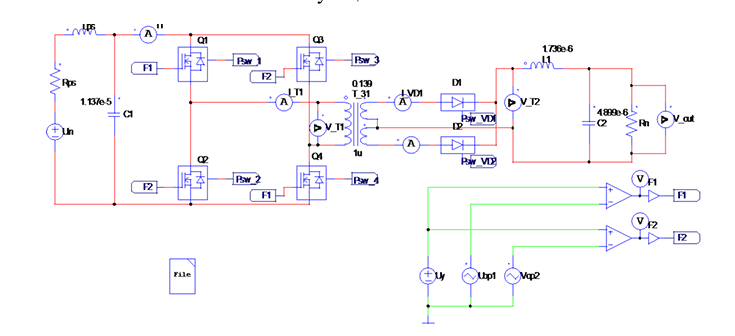

Рисунок 9 – Модель мостового преобразователя с «жесткой» коммутацией "

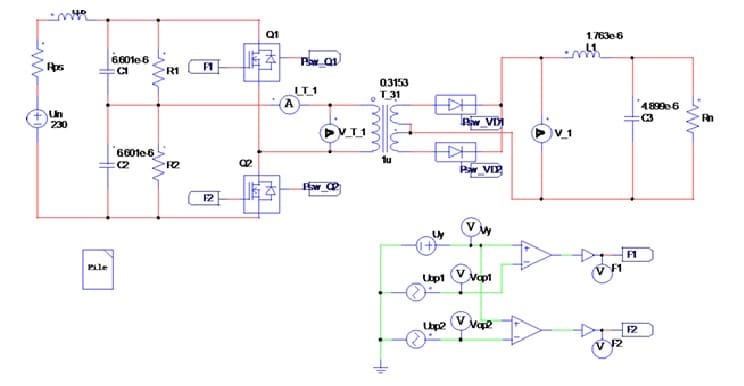

Рисунок 10 – Модель полумостового преобразователя с «жесткой» коммутацией"

Выводы

В ходе работы был успешно разработан и исследован изолированный квазирезонансный DC-DC преобразователь, использующий технологию мягкой коммутации (ZVS/ZCS). Результаты моделирования и расчётов подтвердили его значительные преимущества перед классическими схемами с жёсткой коммутацией.

Преобразователь демонстрирует более высокую энергоэффективность: его КПД снижается всего на 0.72% в широком диапазоне частот (50–350 кГц), в то время как у мостовых и полумостовых аналогов падение достигает 2.4%. При этом на высоких частотах (350 кГц) он сохраняет КПД на уровне 95.57%, что примерно на 2% лучше конкурентных решений.

Ключевым достижением является существенное снижение массогабаритных показателей. Преобразователь с мягкой коммутацией на частоте 350 кГц имеет массу около 107 граммов, что в 3.5–5 раз меньше, чем у классических преобразователей, работающих на низких частотах. Это позволяет значительно уменьшить размеры источника питания без ухудшения его энергетических характеристик.

Разработанная математическая модель показала хорошую сходимость с результатами имитационного моделирования, а исследование регулировочных характеристик выявило линейную зависимость и допустимый диапазон регулирования, ограниченный сверху. Увеличение параметров резонансной цепи (ёмкости и индуктивности рассеивания) позволило снизить динамические потери в ключах в несколько раз.
