Качество электрической энергии

СОДЕРЖАНИЕ

1.ОСНОВНЫЕ ПОЛОЖЕНИЯ ГОСУДАРСТВЕННОГО СТАНДАРТА НА КАЧЕСТВО ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

2.ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

3.ХАРАКТЕРИСТИКА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
3.1.Отклонение напряжения
3.2.Колебания напряжения
3.3.Несинусоидальность напряжения
3.4.Несимметрия напряжения
3.5.Отклонения частоты
3.6.Провал напряжения
3.7.Импульс напряжения и временное перенапряжение
3.8.Статистическая оценка показателей качества электроэнергии

4.ВЛИЯНИЕ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ НА РАБОТУ ЭЛЕКТРОПРИЕМНИКОВ
4.1.Характерные типы электроприемников
4.2.Влияние отклонений напряжения
4.3.Влияние колебаний напряжения
4.4.Влияние несимметрии напряжений
4.5.Влияние несинусоидальности напряжения
4.6.Влияние отклонения частоты
4.7.Влияние электромагнитных помех

5.КОНТРОЛЬ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
5.1.Основные задачи и виды контроля качества электроэнергии
5.2.Требования стандарта к контролю качества электроэнергии
5.3.Скидки и надбавки к тарифу за качество электроэнергии

ЛИТЕРАТУРА

ВВЕДЕНИЕ

Электрическая энергия как товар используется во всех сферах жизнедеятельности человека, обладает совокупностью специфических свойств и непосредственно участвует при создании других видов продукции, влияя на их качество. Понятие качества электрической энергии (КЭ) отличается от понятия качества других видов продукции. Каждый электроприемник предназначен для работы при определенных параметрах электрической энергии: номинальных частоте, напряжении, токе и т.п., поэтому для нормальной его работы должно быть обеспечено требуемое КЭ. Таким образом, качество электрической энергии определяется совокупностью ее характеристик, при которых электроприемники (ЭП) могут нормально работать и выполнять заложенные в них функции.

КЭ на месте производства не гарантирует ее качества на месте потребления. КЭ до и после включения ЭП в точке его присоединения к электрической сети может быть различно. КЭ характеризуют также термином “электромагнитная совместимость”. Под электромагнитной совместимостью понимают способность ЭП нормально функционировать в его электромагнитной среде (в электрической сети, к которой он присоединен), не создавая недопустимых электромагнитных помех для других ЭП, функционирующих в той же среде.

Проблема электромагнитной совместимости промышленных ЭП с питающей сетью остро возникла в связи с широким использованием мощных вентильных преобразователей, дуговых сталеплавильных печей, сварочных установок, которые при всей своей экономичности и технологической эффективности оказывают отрицательное влияние на КЭ .

Бытовые ЭП, как и промышленные, также должны иметь электромагнитную совместимость с другими ЭП, включенными в общую электросеть, не снижать эффективность их работы и не ухудшать ПКЭ.

КЭ в промышленности оценивается по технико-экономическим показателям, которые учитывают ущерб вследствие порчи материалов и оборудования, расстройства технологического процесса, ухудшения качества выпускаемой продукции, снижения производительности труда - так называемый технологический ущерб. Кроме того, существует и электромагнитный ущерб от некачественной электроэнергии, который характеризуется увеличением потерь электроэнергии, выходом из строя электротехнического оборудования, нарушением работы автоматики, телемеханики, связи, электронной техники и т.д.

КЭ тесно связано с надежностью электроснабжения, поскольку нормальным режимом электроснабжения потребителей является такой режим, при котором потребители получают электроэнергию бесперебойно, в количестве, заранее согласованном с энергоснабжающей организацией, и нормированного качества. Статья 542 Гражданского кодекса РФ обязует поставлять электроэнергию, качество которой соответствует требованиям государственных стандартов и иных обязательных правил или договорам энергоснабжения.

В соответствии с Законом Российской Федерации “О защите прав потребителей” (ст.7) и постановлением Правительства России от 13 августа 1997г. №1013 электрическая энергия подлежит обязательной сертификации по показателям качества электроэнергии, установленными ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”. Это значит, что каждая энергоснабжающая организация наряду с лицензией на производство, передачу и распределение электроэнергии должна получить сертификат, удостоверяющий, что качество поставляемой ею энергии отвечает требованиям ГОСТ 13109-97.

1.ОСНОВНЫЕ ПОЛОЖЕНИЯ ГОСУДАРСТВЕННОГО СТАНДАРТА НА КАЧЕСТВО ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения” (далее ГОСТ) устанавливает показатели и нормы качества электроэнергии в электрических сетях систем электроснабжения общего назначения переменного трехфазного и однофазного тока частотой 50 Гц в точках, к которым присоединяются электрические сети, находящиеся в собственности различных потребителей электрической энергии, или приемники электрической энергии (точки общего присоединения). ГОСТ 13109-97 является межгосударственным стандартом и действует в Российской Федерации с 1января 1999г.

Нормы КЭ, установленные стандартом, являются уровнями электромагнитной совместимости для кондуктивных электромагнитных помех в системах электроснабжения общего назначения. При соблюдении установленных норм КЭ обеспечивается электромагнитная совместимость электрических сетей энергоснабжающих организаций и электрических сетей потребителей электрической энергии или ЭП.

Стандартом не устанавливаются требования к КЭ в электрических сетях специального назначения (контактных, тяговых, связи), передвижных установок (самолетов, поездов, судов) и др.

Кондуктивная электромагнитная помеха в системе электроснабжения - электромагнитная помеха, распространяющаяся по элементам электрической сети.

Точка общего присоединения - точка электрической сети общего назначения, электрически ближайшая к сетям рассматриваемого потребителя электрической энергии, к которой присоединены или могут быть присоединены электрические сети других потребителей .

Стандартом не устанавливаются нормы КЭ для режимов вызванных форс - мажорными обстоятельствами (исключительными погодными условиями, стихийными бедствиями и др.).

ГОСТ 13109-97 является первым стандартом в области КЭ, где сказано, что установленные нормы подлежат включению в технические условия на присоединение потребителей и в договоры энергоснабжения.

Потребителям, являющимся виновниками ухудшения КЭ, для обеспечения норм стандарта в точках общего присоединения допускается устанавливать в технических условиях на присоединение и в договорах энергоснабжения более жесткие нормы (с меньшими диапазонами изменения соответствующих показателей КЭ), чем установлены в стандарте.

Нормы стандарта должны применяться при проектировании и эксплуатации электрических сетей, при установлении уровней помехоустойчивости ЭП и уровней электромагнитных помех, вносимых этими приемниками в электрическую сеть, к которой они присоединены.

2.ПОКАЗАТЕЛИ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Стандартом устанавливаются следующие показатели качества электроэнергии (ПКЭ):

- установившееся отклонение напряжения;
- размах изменения напряжения ;
- доза фликера ;
- коэффициент искажения синусоидальности кривой напряжения ;
- коэффициент n-ой гармонической составляющей напряжения;
- коэффициент несимметрии напряжений по обратной последовательности ;
- коэффициент несимметрии напряжений по нулевой последовательности ;
- отклонение частоты ;
- длительность провала напряжения;
- импульсное напряжение ;
- коэффициент временного перенапряжения .

При определении значений некоторых ПКЭ стандартом вводятся следующие вспомогательные параметры электрической энергии:

- интервал между изменениями напряжения ;
- глубина провала напряжения ;
- частота появления провалов напряжения ;
- длительность импульса по уровню 0,5 его амплитуды ;
- длительность временного перенапряжения .

Часть ПКЭ характеризует установившиеся режимы работы электрооборудования энергоснабжающей организации и потребителей ЭЭ и дает количественную оценку по КЭ особенностям технологического процесса производства, передачи, распределения и потребления ЭЭ. К этим ПКЭ относятся: установившееся отклонение напряжения, коэффициент искажения синусоидальности кривой напряжения, коэффициент n-ой гармонической составляющей напряжения, коэффициент несимметрии напряжений по обратной последовательности, коэффициент несимметрии напряжений по нулевой последовательности, отклонение частоты, размах изменения напряжения.

Оценка всех ПКЭ, относящихся к напряжению, производится по действующим его значениям.

Для характеристики вышеперечисленных показателей стандартом установлены численные нормально и предельно допустимые значения ПКЭ или нормы.

Другая часть ПКЭ характеризует кратковременные помехи, возникающие в электрической сети в результате коммутационных процессов, грозовых атмосферных явлений, работы средств защиты и автоматики и в после аварийных режимах. К ним относятся провалы и импульсы напряжения, кратковременные перенапряжения. Для этих ПКЭ стандарт не устанавливает допустимых численных значений. Для количественной оценки этих ПКЭ должны измеряться амплитуда, длительность, частота их появления и другие характеристики, установленные, но не нормируемые стандартом. Статистическая обработка этих данных позволяет рассчитать обобщенные показатели, характеризующие конкретную электрическую сеть с точки зрения вероятности появления кратковременных помех .

Для оценки соответствия ПКЭ указанным нормам (за исключением длительности провала напряжения, импульсного напряжения и коэффициента временного перенапряжения) стандартом устанавливается минимальный расчетный период, равный 24 ч.

В связи со случайным характером изменения электрических нагрузок требование соблюдения норм КЭ в течение всего этого времени практически нереально, поэтому в стандарте устанавливается вероятность превышения норм КЭ. Измеренные ПКЭ не должны выходить за нормально допустимые значения с вероятностью 0,95 за установленный стандартом расчетный период времени (это означает, что можно не считаться с отдельными превышениями нормируемых значений, если ожидаемая общая их продолжительность составит менее 5% за установленный период времени).

Другими словами, КЭ по измеренному показателю соответствует требованиям стандарта, если суммарная продолжительность времени выхода за нормально допустимые значения составляет не более 5% от установленного периода времени, т.е. 1 ч 12 мин, а за предельно допустимые значения – 0 % от этого периода времени .

Рекомендуемая общая продолжительность измерений ПКЭ должна выбираться с учетом обязательного включения рабочих и выходных дней и составляет 7 суток .

В стандарте указаны вероятные виновники ухудшения КЭ. Отклонение частоты регулируется питающей энергосистемой и зависит только от нее. Отдельные ЭП на промышленных предприятиях (а тем более в быту) не могут оказать влияния на этот показатель, так как мощность их несоизмеримо мала по сравнению с суммарной мощностью генераторов электростанций энергосистемы. Колебания напряжения, несимметрия и несинусоидальность напряжения вызываются, в основном, работой отдельных мощных ЭП на промышленных предприятиях, и только величина этих ПКЭ зависит от мощности питающей энергосистемы в рассматриваемой точке подключения потребителя. Отклонения напряжения зависят как от уровня напряжения, которое подается энергосистемой на промышленные предприятия, так и от работы отдельных промышленных ЭП, особенно с большим потреблением реактивной мощности. Поэтому вопросы КЭ следует рассматривать в непосредственной связи с вопросами компенсации реактивной мощности. Длительность провала напряжения, импульсное напряжение, коэффициент временного перенапряжения, как уже отмечалось, обуславливаются режимами работы энергосистемы.

В таблице 2.1. приведены свойства электрической энергии, показатели их характеризующие и наиболее вероятные виновники ухудшения КЭ .

Таблица 2.1.

Свойства электрической энергии, показатели и наиболее вероятные виновники ухудшения КЭ

Стандартом устанавливаются способы расчета и методики определения ПКЭ и вспомогательных параметров, требования к погрешностям измерений и интервалам усреднения ПКЭ, которые должны реализовываться в приборах контроля КЭ при измерениях показателей и их обработке.

3. ХАРАКТЕРИСТИКА ПОКАЗАТЕЛЕЙ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ

3.4. Несимметрия напряжения

Наиболее распространенными источниками несимметрии напряжений в трехфазных системах электроснабжения являются такие потребители электроэнергии, симметричное многофазное исполнение которых или невозможно, или нецелесообразно по технико - экономическим соображениям. К таким установкам относятся индукционные и дуговые электрические печи, тяговые нагрузки железных дорог, выполненные на переменном токе, электросварочные агрегаты, специальные однофазные нагрузки, осветительные установки.

Несимметричные режимы напряжений в электрических сетях имеют место также в аварийных ситуациях – при обрыве фазы или несимметричных коротких замыканиях.

Несимметрия напряжений характеризуется наличием в трехфазной электрической сети напряжений обратной или нулевой последовательностей, значительно меньших по величине соответствующих составляющих напряжения прямой (основной) последовательности.

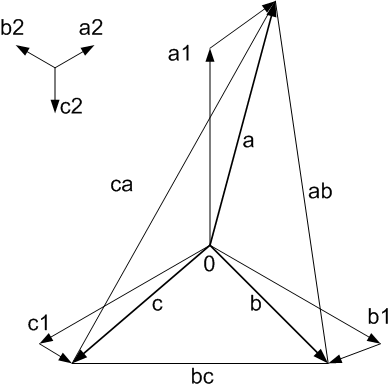

Несимметрия трехфазной системы напряжений возникает в результате наложения на систему прямой последовательности напряжений системы обратной последовательности, что приводит к изменениям абсолютных значений фазных и междуфазных напряжений (рис.3.4.).

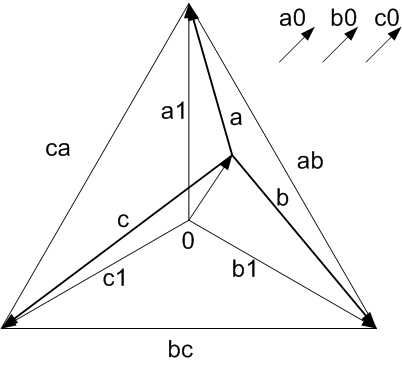

Помимо несимметрии, вызываемой напряжением системы обратной последовательности, может возникать несимметрия от наложения на систему прямой последовательности напряжений системы нулевой последовательности. В результате смещения нейтрали трехфазной системы возникает несимметрия фазных напряжений при сохранении симметричной системы междуфазных напряжений (рис.3.5.).

Несимметрия напряжений характеризуется следующими показателями:

• коэффициентом несимметрии напряжений по обратной последовательности;
• коэффициентом несимметрии напряжений по нулевой последовательности.

Коэффициент несимметрии напряжений по обратной последовательности равен, %

где – действующее значение напряжения обратной последовательности основной частоты трехфазной системы напряжений, В;

- действующее значение напряжения прямой последовательности основной частоты, В.

Допускается вычислять по выражению, % :

(3.14)

где – номинальное значение междуфазного напряжения сети, В.

Коэффициент несимметрии напряжений по нулевой последовательности равен, % :

(3.15)

где – действующее значение напряжения нулевой последовательности основной частоты трехфазной системы напряжений, В.

Допускается вычислять по формуле, %

  (3.16)

где – номинальное значение фазного напряжения, В.

Измерение коэффициента несимметрии напряжений по нулевой последовательности проводят в четырехпроводной сети.

Относительная погрешность определения и по формулам (3.15) и (3.16) численно равна значению отклонений напряжения от .

Нормально допустимое и предельно допустимое значения коэффициента несимметрии напряжений по обратной последовательности в точке общего присоединения к электрическим сетям равны 2,0 и 4,0 % .

Нормированные значения коэффициента несимметрии напряжений по нулевой последовательности в точке общего присоединения к четырехпроводным электрическим сетям с номинальным напряжением 0,38 кВ также равны 2,0 и 4,0 % .

3.8. Статистическая оценка показателей качества электроэнергии

Изменения параметров электрической сети, мощности и характера нагрузки во времени являются основной причиной изменения ПКЭ. Таким образом, ПКЭ - установившееся отклонение напряжения, коэффициенты, характеризующие несинусоидальность и несимметрию напряжений, отклонение частоты, размах изменения напряжения и др. – величины случайные и их измерения и обработка должны базироваться на вероятностно-статистических методах. Поэтому, как уже отмечалось, в стандарте устанавливаются нормы ПКЭ и оговаривается необходимость их выполнения в течение 95 % времени каждых суток (для нормально допустимых значений).

Наиболее полную характеристику случайных величин дают законы их распределения, позволяющие находить вероятности появления тех или иных значений ПКЭ. Применение вероятностно-статистических методов поясним на примере оценки отклонений напряжения.

Опыт эксплуатации показывает наличие суточных, недельных и более длительных циклов изменения отклонений напряжения во времени. Статистические данные подтверждают, что наиболее точно закон распределения отклонений напряжения в электрических сетях может быть описан с помощью нормального закона распределения, которым и пользуются в практике контроля КЭ .

Аналитическое описание нормального закона осуществляется с помощью двух параметров: математического ожидания случайной величины и стандартного отклонения от среднего . Уравнение кривой распределения отклонений напряжения от номинального, соответствующей нормальному закону распределения, имеет вид:

(3.25)

Выражение (3.25) записано для непрерывного процесса изменения случайной величины. Для упрощения приборов контроля КЭ непрерывные случайные величины, которыми являются ПКЭ, заменяются при контроле дискретными последовательностями их значений.

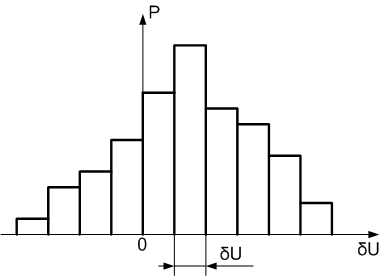

Наиболее удобной формой представления информации об изменениях случайной величины является гистограмма. Гистограмма – графическое представление статистического ряда исследуемого показателя, изменение которого носит случайный характер (рис.3.9.). При этом весь диапазон, отклонений напряжения делится на интервалы равной ширины (например 1,25 %). Каждому интервалу дается название – значение отклонений напряжения, соответствующее середине интервала , и находится вероятность (частота) попадания отклонений напряжения в этот интервал

(3.26)

где – число попаданий в i-й интервал;

– общее число измерений.

На основании гистограммы дается ответ: какого качества электроэнергия в точке контроля. Такая оценка делается по сумме значений попадания в интервалы, укладывающиеся в допустимый диапазон отклонений напряжения. С помощью гистограммы находится и вероятность отклонений напряжения за нормально допустимые значения. Это позволяет судить о причинах низкого качества напряжения в электрической сети и выбрать мероприятия для его улучшения.

Для оценки качества напряжения широко применяются числовые характеристики и , определяемые из гистограммы.

Математическое ожидание определяет средний уровень отклонений напряжения в рассматриваемой точке сети за контролируемый период времени

(3.27)

где k – число интервалов гистограммы.

Рассеяние отклонений напряжения характеризуется дисперсией . Она равна математическому ожиданию квадрата отклонений случайной величины от ее среднего значения и определяется из выражения

(3.28)

Параметр является стандартным отклонением и характеризует рассеяние гистограммы, т.е. разброс отклонений напряжения вокруг математического ожидания. Для большинства гистограмм отклонений напряжения интегральная вероятность попадания в диапазон 4 составляет 0,95. Это означает, что для удовлетворения требований стандарта значение по результатам измерений не должно превышать 1/4 от ширины допустимого диапазона. Так, если допустимый диапазон отклонения напряжения , то необходимо, чтобы не превышало 2,5 %.

Стандартом устанавливаются способы и методики определения ПКЭ и вспомогательных параметров, реализующие положения математической статистики и теории вероятностей. Для измеренных дискретных значений ПКЭ устанавливаются интервалы усреднения, представленные в таблице 3.4 .

Таблица 3.4

Интервалы усреднения результатов измерений показателей КЭ

Для интервалов усреднения различных ПКЭ стандартом устанавливается количество наблюдения (N) и, пользуясь методикой, изложенной в стандарте, определяется тот или иной ПКЭ. Например, вычисляют значение усредненного напряжения в вольтах, как результат усреднения N наблюдений напряжений за интервал времени 1 мин по формуле :

(3.29)

где – значение напряжения в i - ом наблюдении, В.

Число наблюдений за 1 мин в соответствии со стандартом должно быть не менее 18. Вычисляют значение установившегося отклонения напряжения по формуле, %

(3.30)

Накопленные за минимальный расчетный период значения ПКЭ обрабатываются методами математической статистики и определяются вероятности соответствия их нормам стандарта.

Методики определения ПКЭ установленные стандартом реализуются в аппаратурных средствах контроля КЭ. Форма представления результатов обработки измерения также должна отвечать требованиям стандарта.

В таблице 3.5 приведены сводные данные по нормам ПКЭ.

Таблица 3.5

Нормы качества электрической энергии

4. ВЛИЯНИЕ КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ НА РАБОТУ ЭЛЕКТРОПРИЕМНИКОВ

Отклонения ПКЭ от нормируемых значений ухудшают условия эксплуатации электрооборудования энергоснабжающих организаций и потребителей электроэнергии, могут привести к значительным убыткам как в промышленности, так и в бытовом секторе, обуславливают, как уже отмечалось, технологический и электромагнитный ущербы.

4.1. Характерные типы электроприемников

От электрических сетей систем электроснабжения общего назначения питаются ЭП различного назначения, рассмотрим промышленные и бытовые ЭП.

Наиболее характерными типами ЭП, широко применяющимися на предприятиях различных отраслей промышленности, являются электродвигатели и установки электрического освещения. Значительное распространение находят электротермические установки, а также вентильные преобразователи, служащие для преобразования переменного тока в постоянный. Постоянный ток на промышленных предприятиях применяется для питания двигателей постоянного тока, для электролиза, в гальванических процессах, при некоторых видах сварки и т. д.

Электродвигатели применяются в приводах различных производственных механизмов. В установках, не требующих регулирования частоты вращения в процессе работы, применяются электроприводы переменного тока: асинхронные и синхронные электродвигатели.

Установлена наиболее экономичная область применения асинхронных и синхронных электродвигателей в зависимости от напряжения. При напряжении до 1 кВ и мощности до 100 кВт экономичнее применять асинхронные двигатели, а свыше 100 кВт - синхронные, при напряжении до 6 кВ и мощности до 300 кВт - асинхронные двигатели, а выше 300 кВт - синхронные, при напряжении 10 кВ и мощности до 400 кВт - асинхронные двигатели, выше 400 кВт – синхронные.

Большое распространение асинхронных двигателей обусловлено их простотой в исполнении и эксплуатации и относительно небольшой стоимостью.

Синхронные двигатели имеют ряд преимуществ по сравнению с асинхронными двигателями: обычно используются в качестве источников реактивной мощности, их вращающий момент меньше зависит от напряжения на зажимах, во многих случаях они имеют более высокий КПД. В то же время синхронные двигатели являются более дорогими и сложными в изготовлении и эксплуатации.

Установки электрического освещения с лампами накаливания, люминесцентными, дуговыми, ртутными, натриевыми, ксеноновыми применяются на всех предприятиях для внутреннего и наружного освещения, для нужд городского освещения и т.д.

Электросварочные установки переменного тока дуговой и контактной сварки представляют собой однофазную неравномерную и несинусоидальную нагрузку с низким коэффициентом мощности: 0,3 для дуговой сварки и 0,7 для контактной. Сварочные трансформаторы и аппараты малой мощности подключаются к сети 380/220 В, более мощные – к сети 6 – 10 кВ .

Вентильные преобразователи в силу специфики их регулирования являются потребителями реактивной мощности (коэффициент мощности вентильных преобразователей прокатных станов колеблется от 0,3 до 0,8), что вызывает значительные отклонения напряжения в питающей сети; коэффициент несинусоидальности при работе тиристорных преобразователей прокатных станов может достигать значения более 30 % на стороне 10 кВ питающего их напряжения, на симметрию напряжения в силу симметричности их нагрузок вентильные преобразователи не влияют .

Электросварочные установки могут являться причиной нарушения нормальных условий работы для других ЭП. В частности, сварочные агрегаты, мощность которых в настоящее время достигает 1500 кВт в единице, вызывают значительно большие колебания напряжения в электрических сетях, чем, например, пуск асинхронных двигателей с короткозамкнутым ротором. Кроме того, эти колебания напряжения происходят длительно и с широким диапазоном частот, в том числе и в самом неприятном для установок электрического освещения диапазоне (порядка 10 Гц).

Электротермические установки в зависимости от метода нагрева делятся на группы: дуговые печи, печи сопротивления прямого и косвенного действия, электронные плавильные печи, вакуумные, шлакового переплава, индукционные печи. Данная группа ЭП также оказывает неблагоприятное влияние на питающую сеть, например, дуговые печи, которые могут иметь мощность до 10 МВт, в настоящее время сооружаются как однофазные. Это приводит к нарушению симметрии токов и напряжений (последнее происходит в связи с падениями напряжения на сопротивлениях сети от токов разных последовательностей). Кроме того, дуговые печи, как и вентильные установки, являются нелинейными ЭП с малой инерционностью. Поэтому они приводят к несинусоидальности токов, а, следовательно, и напряжений.

Современная электрическая нагрузка квартиры (коттеджа) характеризуется широким спектром бытовых ЭП, которые по их назначению и влиянию на электрическую сеть можно разделить на следующие группы: пассивные потребители активной мощности (лампы накаливания, нагревательные элементы утюгов, плит, обогревателей); ЭП с асинхронными двигателями, работающими в трехфазном режиме (привод лифтов, насосов - в системе водоснабжения и отопления и др.); ЭП с асинхронными двигателями, работающими в однофазном режиме (привод компрессоров холодильников, стиральных машин и др.); ЭП с коллекторными двигателями (привод пылесосов, электродрелей и др.); сварочные агрегаты переменного и постоянного тока (для ремонтных работ в мастерской и др.); выпрямительные устройства (для зарядки аккумуляторов и др.); радиоэлектронная аппаратура (телевизоры, компьютерная техника и др.); высокочастотные установки (печи СВЧ и др.); лампы люминесцентного освещения.

Воздействие каждого отдельно взятого бытового ЭП незначительно, совокупность же ЭП, подключаемых к шинам 0,4 кВ трансформаторной подстанции, оказывает существенное влияние на питающую сеть.

4.4. Влияние несимметрии напряжений

Несимметрия напряжений, как уже отмечалось, вызывается чаще всего наличием несимметричной нагрузки. Несимметричные токи нагрузки, протекающие по элементам системы электроснабжения, вызывают в них несимметричные падения напряжения. Вследствие этого на выводах ЭП появляется несимметричная система напряжений. Отклонения напряжения у ЭП перегруженной фазы могут превысить нормально допустимые значения, в то время как отклонения напряжения у ЭП других фаз будут находиться в нормируемых пределах. Кроме ухудшения режима напряжения у ЭП при несимметричном режиме существенно ухудшаются условия работы как самих ЭП, так и всех элементов сети, снижается надежность работы электрооборудования и системы электроснабжения в целом .

Качественно отличается действие несимметричного режима по сравнению с симметричным для таких распространенных трехфазных ЭП, как асинхронные двигатели. Особое значение для них имеет напряжение обратной последовательности. Сопротивление обратной последовательности электродвигателей примерно равно сопротивлению заторможенного двигателя и, следовательно, в 5 – 8 раз меньше сопротивления прямой последовательности. Поэтому даже небольшая несимметрия напряжений вызывает значительные токи обратной последовательности. Токи обратной последовательности накладываются на токи прямой последовательности и вызывают дополнительный нагрев статора и ротора (особенно массивных частей ротора), что приводит к ускоренному старению изоляции и уменьшению располагаемой мощности двигателя (уменьшению к.п.д. двигателя). Так, срок службы полностью загруженного асинхронного двигателя, работающего при несимметрии напряжения 4%, сокращается в 2 раза. При несимметрии напряжения 5% располагаемая мощность двигателя уменьшается на 5 – 10% .

При несимметрии напряжений сети в синхронных машинах наряду с возникновением дополнительных потерь активной мощности и нагревом статора и ротора могут возникнуть опасные вибрации в результате появления знакопеременных вращающих моментов и тангенциальных сил, пульсирующих с двойной частотой сети. При значительной несимметрии вибрация может оказаться опасной, а в особенности при недостаточной прочности и наличии дефектов сварных соединений. При несимметрии токов, не превышающей 30%, опасные перенапряжения в элементах конструкций, как правило, не возникают.

Правила технической эксплуатации электрических сетей и станций в РФ указывают, что “длительная работа генераторов и синхронных компенсаторов при неравных токах фаз допускается, если разница токов не превышает 10% номинального тока статора для турбогенераторов и 20% для гидрогенераторов. При этом токи в фазах не должны превышать номинальных значений. Если эти условия не выполняются, то необходимо принимать специальные меры по уменьшению несимметрии”.

В случае наличия токов обратной и нулевой последовательности увеличиваются суммарные токи в отдельных фазах элементов сети, что приводит к увеличению потерь активной мощности и может быть недопустимо с точки зрения нагрева. Токи нулевой последовательности протекают постоянно через заземлители. При этом дополнительно высушивается и увеличивается сопротивление заземляющих устройств. Это может быть недопустимым с точки зрения работы релейной защиты,а также из-за усиления воздействия на низкочастотные установки связи и устройства железнодорожной блокировки .

Несимметрия напряжения значительно ухудшает режимы работы многофазных вентильных выпрямителей: значительно увеличивается пульсация выпрямленного напряжения, ухудшаются условия работы системы импульсно-фазового управления тиристорных преобразователей.

Конденсаторные установки при несимметрии напряжений неравномерно загружаются реактивной мощностью по фазам, что делает невозможным полное использование установленной конденсаторной мощности. Кроме того, конденсаторные установки в этом случае усиливают уже существующую несимметрию, так как выдача реактивной мощности в сеть в фазе с наименьшим напряжением будет меньше, чем в остальных фазах (пропорционально квадрату напряжения на конденсаторной установке) .

Несимметрия напряжений значительно влияет и на однофазные ЭП, если фазные напряжения неравны, то, например, лампы накаливания, подключенные к фазе с более высоким напряжением, имеют больший световой поток, но значительно меньший срок службы по сравнению с лампами, подключенными к фазе с меньшим напряжением. Несимметрия напряжений усложняет работу релейной защиты, ведет к ошибкам при работе счетчиков электроэнергии и т.д.

5.КОНТРОЛЬ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

5.1. Основные задачи и виды контроля качества электроэнергии

Основными задачами контроля КЭ являются:

1.Проверка выполнения требований стандарта в части эксплуатационного контроля ПКЭ в электрических сетях общего назначения;


2.Проверка соответствия действительных значений ПКЭ на границе раздела сети по балансовой принадлежности значениям, зафиксированным в договоре энергоснабжения;


3.Разработка технических условий на присоединение потребителя в части КЭ;


4.Проверка выполнения договорных условий в части КЭ с определением допустимого расчетного и фактического вкладов потребителя в ухудшение КЭ;


5.Разработка технических и организационных мероприятий по обеспечению КЭ;


6.Определение скидок (надбавок) к тарифам на ЭЭ за ее качество;


7.Сертификация электрической энергии;


8.Поиск “виновника” искажений ПКЭ.

В зависимости от целей, решаемых при контроле и анализе КЭ, измерения ПКЭ могут иметь четыре формы :

• диагностический контроль;
• инспекционный контроль;
• оперативный контроль;
• коммерческий учет.

Диагностический контроль КЭ - основной целью диагностического контроля на границе раздела электрических сетей потребителя и энергоснабжающей организации является обнаружение “виновника” ухудшения КЭ, определение допустимого вклада в нарушение требований стандарта по каждому ПКЭ, включение их в договор энергоснабжения, нормализация КЭ.

Диагностический контроль должен осуществляться при выдаче и проверке выполнения технических условий на присоединение потребителя к электрической сети, при контроле договорных условий на электроснабжение, а также в тех случаях, когда необходимо определить долевой вклад в ухудшение КЭ группы потребителей, присоединенных к общему центру питания. Диагностический контроль должен быть периодическим и предусматривать кратковременные (не более одной недели) измерения ПКЭ. При диагностическом контроле измеряют как нормируемые, так и ненормируемые ПКЭ, а также токи и их гармонические и симметричные составляющие и соответствующие им потоки мощности.

Если результаты диагностического контроля КЭ подтверждают “виновность” потребителя в нарушении норм КЭ, то основной задачей энергоснабжающей организации совместно с потребителем является разработка и оценка возможностей и сроков выполнения мероприятий по нормализации КЭ. На период до реализации этих мероприятий на границе раздела электрических сетей потребителя и энергоснабжающей организации должны применяться оперативный контроль и коммерческий учет КЭ .

На следующих этапах диагностических измерений КЭ контрольными точками должны быть шины районных подстанций, к которым подключены кабельные линии потребителей. Эти точки представляют также интерес для контроля правильности работы устройств РПН трансформаторов, для сбора статистики и фиксации провалов напряжения и временных перенапряжений в электрической сети. Тем самым контролируется работа уже существующих средств обеспечения КЭ: синхронных компенсаторов, батарей статических конденсаторов и трансформаторов с устройствами РПН, обеспечивающих заданные диапазоны отклонений напряжения, а также работа средств защиты и автоматики в электрической сети.

Инспекционный контроль КЭ – осуществляется органами сертификации для получения информации о состоянии сертифицированной электроэнергии в электрических сетях энергоснабжающей организации, о соблюдении условий и правил применения сертификата, с целью подтверждения того, что КЭ в течение времени действия сертификата продолжает соответствовать установленным требованиям.

Оперативный контроль КЭ - необходим в условиях эксплуатации в точках электрической сети, где имеются и в ближайшей перспективе не могут быть устранены искажения напряжения. Оперативный контроль необходим в точках присоединения тяговых подстанций железнодорожного и городского электрифицированного транспорта, подстанций предприятий имеющих ЭП с нелинейными характеристиками. Результаты оперативного контроля должны поступать по каналам связи на диспетчерские пункты электрической сети энергоснабжающей организации и системы электроснабжения промышленного предприятия .

Коммерческий учет ПКЭ – должен осуществлятьсяна границе раздела электрических сетей потребителя и энергоснабжающей организации и по результатам его определяются скидки (надбавки) к тарифам на электроэнергию за ее качество.

Правовой и методической базой обеспечения коммерческого учета КЭ в электрических сетях являются Гражданский кодекс Российской Федерации (ГК РФ), ч.2, ГОСТ 13109 – 97, Инструкция о порядке расчетов за электрическую и тепловую энергию (№449 от 28 декабря 1993г. Минюста РФ) .

Коммерческий учет КЭ должен непрерывно осуществляться в точках учета потребляемой электроэнергии как средство экономического воздействия на виновника ухудшения КЭ. Для этих целей должны применяться приборы, совмещающие в себе функции учета электроэнергии и измерения ее качества. Наличие в одном приборе функций учета электроэнергии и контроля ПКЭ позволит совместить оперативный контроль и коммерческий учет КЭ, при этом могут применяться общие каналы связи и средства обработки, отображения и документирования информации АСКУЭ .

Приборы коммерческого учета КЭ должны регистрировать относительное время превышения нормально и предельно допустимых значений ПКЭ в точке контроля электроэнергии за расчетный период, которые определяют надбавки к тарифам для виновников ухудшения КЭ.

5.2. Требования стандарта к контролю качества электроэнергии

Контроль за соблюдением требований стандарта энергоснабжающими организациями и потребителями электрической энергии должны осуществлять органы надзора и аккредитованные испытательные лаборатории по КЭ .

Контроль КЭ в точках общего присоединения потребителей электрической энергии к системам общего назначения проводят энергоснабжающие организации (точки контроля выбираются в соответствии с нормативными документами). Периодичность измерений ПКЭ:

- для установившегося отклонения напряжения – не реже двух раз в год в зависимости от сезонного изменения нагрузок в распределительной сети центра питания, а при наличии автоматического встречного регулирования напряжения в центре питания не реже одного раза в год;

- для остальных ПКЭ – не реже одного раза в два года при неизменности схемы сети и ее элементов и незначительном изменении характера электрических нагрузок потребителя, ухудшающего КЭ.

Потребители электроэнергии, ухудшающие КЭ, должны проводить контроль в точках собственных сетей, ближайших к точкам общего присоединения указанных сетей к электрической сети общего назначения, а также на выводах приемников электрической энергии, искажающих КЭ.

Периодичность контроля КЭ устанавливает потребитель электрической энергии по согласованию с энергоснабжающей организацией.

Контроль КЭ, отпускаемой тяговыми подстанциями переменного тока в электрические сети напряжением 6 – 35 кВ, следует проводить:

• для электрических сетей 6 – 35 кВ, находящихся в ведении энергосистем, в точках присоединения этих сетей к тяговым подстанциям;

• для электрических сетей 6 – 35 кВ, не находящихся в ведении энергосистем, в точках выбранных по согласованию между тяговыми подстанциями и потребителями электроэнергии, а для вновь строящихся и реконструируемых (с заменой трансформаторов) тяговых подстанций - в точках присоединения потребителей электрической энергии к этим сетям.

5.3. Скидки и надбавки к тарифу за качество электроэнергии

В п.1 ст. 542 ч.2 ГК РФ устанавливается: “качество подаваемой энергоснабжающей организацией энергии должно соответствовать требованиям, установленным государственными стандартами и иными обязательными правилами, или предусмотренным договором энергоснабжения”.

Для обеспечения норм стандарта в точках общего присоединения допускается устанавливать в договорах энергоснабжения с потребителями – “виновниками” ухудшения КЭ, более жесткие нормы (с меньшими диапазонами изменения соответствующих показателей КЭ), чем установлены в стандарте, которые потребители обязаны поддерживать на границе раздела балансовой принадлежности электрических сетей.

В случае нарушения энергоснабжающей организацией требований, предъявляемых к КЭ, абонент вправе доказывать размер ущерба и взыскивать его с энергоснабжающей организации по правилам ст.547 ГК РФ. Вместе с тем, учитывая, что абонент все-таки использовал энергию ненадлежащего качества, он должен оплатить ее, но по соразмерно уменьшенной цене (п.2. ст.542 ГК РФ).

Очевидно, что нарушения могут быть взаимными и по разным ПКЭ. Сторона, виновная в снижении КЭ, определяется в соответствии с Правилами применения скидок и надбавок к тарифам за качество электроэнергии.

Инструкция о порядке расчетов за электрическую и тепловую энергию в разделе 4 “Скидки (надбавки) к тарифу за качество электроэнергии” устанавливает штрафные санкции к виновнику ухудшения КЭ.

Механизм штрафных санкций, установленных Инструкцией распространяется не на все ПКЭ, а на те, численные значения, нормы которых есть в стандарте:

- установившееся отклонение напряжения;

- коэффициент искажения синусоидальности кривой напряжения;

- коэффициент несимметрии напряжений по обратной последовательности;

- коэффициент несимметрии напряжений по нулевой последовательности;

- отклонение частоты;

- размах изменения напряжения.

Из перечисленных ПКЭ коэффициент искажения синусоидальности кривой напряжения и коэффициенты гармонических составляющих напряжения отражают одно и то же явление – несинусоидальность. Причем отражает все гармоники в сумме, а – каждую из 40 гармоник в отдельности. Поэтому в Инструкции применяют скидки (надбавки) по суммарному воздействию, (коэффициенту ), к тому же надо принять во внимание, что скидки (надбавки) по отдельным ПКЭ складываются. Поэтому показатель в Инструкцию не включен. Не включена в скидки (надбавки) и длительность провала напряжения, так как объем санкций по перечисленным ПКЭ зависит от суммарной продолжительности отпуска электрической энергии пониженного качества за месяц, а в части провалов напряжения нормируется длительность одного провала без нормирования их количества.

Скидки (надбавки) за качество электрической энергии применяются при расчётах со всеми потребителями.

Значение скидки (надбавки) зависит:

- от числа ПКЭ, по которым происходит нарушение норм стандарта в точке учета электрической энергии в течение расчетного периода;

- от относительного времени превышения нормально и предельно допустимых значений ПКЭ в точке контроля электроэнергии в течение расчетного периода.

Конкретное значение скидки (надбавки) в зависимости от степени нарушения указанных факторов может быть от 0,2 до 10 % тарифа на электроэнергию.

Оплата по тарифу со скидкой (надбавкой) за КЭ производится за весь объем электрической энергии, отпущенной (потребленной) в расчетный период. Если в нарушении виновна энергоснабжающая организация, штрафная санкция реализуется в виде скидки с тарифа, если виновен потребитель, – в виде надбавки.

За недопустимые отклонения напряжения и частоты предусмотрена односторонняя ответственность энергоснабжающей организации. За отклонение напряжения энергоснабжающая организация несет ответственность перед потребителем в случае, если абонент не превышает технических пределов потребления и генерации реактивной мощности .

Ответственность за нарушение норм по четырем остальным ПКЭ возлагается на виновника ухудшения КЭ. Виновник определяется на основе сопоставления включенного в договор допустимого вклада в значение рассматриваемого ПКЭ в точке контроля с фактическим вкладом, определяемым путем измерений.

ЛИТЕРАТУРА

1.ГОСТ 13109-97 “Нормы качества электрической энергии в системах электроснабжения общего назначения”.

2.Методические указания по контролю и анализу качества электроэнергии в системах электроснабжения общего назначения (РД 34.15.501 – 88).

3.Жежеленко И.В. Показатели качества электроэнергии и их контроль на промышленных предприятиях. М.: Энергоатомиздат, 1986. 168 с.

4.Иванов В.С., Соколов В.И. Режимы потребления и качество электроэнергии систем электроснабжения промышленных предприятий. М.: Энергоатомиздат, 1987. 336 с.

5.Горюнов И.Т., Мозгалев В.С., Дубинский Е.В., Богданов В.А., Карташев И.И., Пономаренко И.С. Основные принципы построения системы контроля, анализа и управления качеством электроэнергии. Электрические станции, 1998, №12.

6.Правила применения скидок и надбавок к тарифам за качество электроэнергии (утверждены Главгосэнергонадзором 14 мая 1991г.).

7.Карпов Ф.Ф., Солдаткина Л.А. Регулирование напряжения в электросетях промышленных предприятий. М.: Энергия, 1970. 224с.

8.Петров В.М., Щербаков Е.Ф., Петрова М.В. О влиянии бытовых электроприемников на работу смежных электротехнических устройств. Промышленная энергетика, 1998, №4.

9.Левин М.С., Мурадян А.Е., Сырых Н.Н. Качество электроэнергии в сетях сельских районов. М.: Энергия, 1975. 224 с.

10.Кудрин Б.И., Прокопчик В.В. Электроснабжение промышленных предприятий. Минск.: Высшая школа, 1988. 357 с.

11.Инструкция о порядке расчетов за электрическую и тепловую энергию (рег. № 449 от 28 декабря 1993 г. Минюста РФ).

12. Головкин П.И. Энергосистема и потребители электрической энергии М.: Энергия, 1973. 168с.

13.Мозгалев В.С., Богданов В.А., Карташев И.И., Пономаренко И.С., Сыромятников С.Ю. Оценка эффективности контроля качества электроэнергии в ЭЭС. Электрические станции,1999, №1.
