Стационарный датчик оксида углерода СДОУ 01 (далее СДОУ) предназначен для непрерывного стационарного измерения уровня концентрации оксида углерода на угольных предприятиях, в том числе шахтах опасных по газу и пыли. СДОУ должен используется для контроля самовозгорания угля и возгорания технологического оборудования, в том числе раннего обнаружения пожаров на конвейерном транспорте. СДОУ подключается к ПВУ или к вторичным приборам или измерительным преобразователям с входным токовым сигналом 0…5 мА, в том числе к стойкам приема информации СПИ комплекса «Метан».


СДОУ обеспечивает выполнение следующих основных функций:
          - измерение концентрации оксида углерода в диапазоне от 0 до 200 ppm;
          - преобразование концентрации оксида углерода в диапазоне от 0 до 200 ppm
            в электрический сигнал 0,4…2 В или 0…5 мА;
          - сигнализацию о наличии напряжения питания.

Модификации СДОУ 01.YY.XX-ZZZ обеспечивают: изменение типа выходного сигнала, изменение типа и величины питающего напряжения и изменение диапазона измерения. В обозначении YY используется для обозначения типа выходного сигнала: [01] – 0,4…2,0 В, [02] – 0…5 мА, XX - для обозначения типа питающего напряжения [01] – 12 В постоянного тока, [02] – 52 В переменного тока. ZZZ используется для обозначения максимального значения измеряемой концентрации оксида углерода.

Датчик оксида углерода СДОУ 01 прошел испытания на взрывозащищенность в аккредитованной испытательной лаборатории согласно ГОСТ 12.2.021 и имеет свидетельство о взрывозащищенности. Свидетельство ЦС ВЭ ИГД № 2000.С253.

Более подробная информация о датчике оксида углерода СДОУ 01 изложена в Руководстве по эксплуатации РЭ 4215-007-44645436-00.

Технические характеристики

Примечание: 1) Диапазон измерения может быть изменен по отдельному заказу от 50 до 500 ppm. 2) При концентрациях до 100 ppm. При концентрации оксида углерода 1200 ppm характеристики чувствительного элемента сохраняются не более 8 часов

Конструкция

Основным элементом СДОУ является трехэлектродная электрохимическая ячейка, которая на основе амперометрического принципа измерения вырабатывает токовый сигнал, пропорциональный количеству оксида углерода в атмосфере. Cиг-нал поступает в измерительный преобразователь, вырабатывающий выходной сиг-нал, соответствующий концентрации оксида углерода. Подача анализируемого воздуха на электрохимическую ячейку осуществляется в диффузионном режиме.

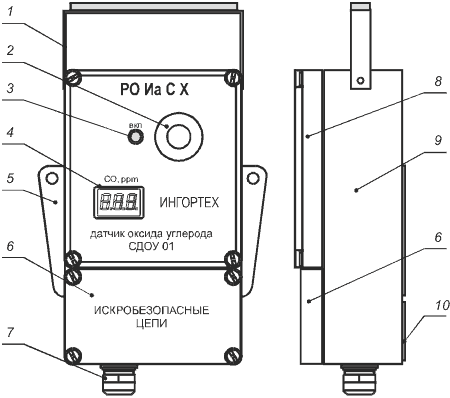

Корпус СДОУ представляет собой металлическую защитную оболочку (см. рисунок), на которой установлен чувствительный элемент. На рисунке: 1 – ручка для переноски и крепления, 2 – защитная оболочка чувствительного элемента, 3 – индикатор напряжения питания, 4 – ЖКД, 5 - элементы крепления, 6 – крышка отделения кабельного ввода, 7 – кабельный ввод, 8 - крышка аппаратного отделения, 9 – корпус, 10 – табличка с маркировкой.

Защитная оболочка имеет отделение кабельных вводов, в котором располо-жены клеммы для соединения СДОУ с источником питания и вторичными прибора-ми, и аппаратное отделение, в котором располагаются электронные платы, служащие для обработки информации, формирования выходных сигналов и отображения информации. Ввод в СДОУ питания и вывод из него сигналов осуществляется через уплотняемый кабельный ввод, который обеспечивает возможность использования кабеля диаметром до 13 мм.

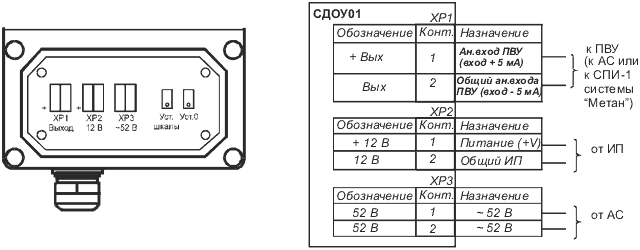

Внешние электрические соединения

Монтаж внешних электрических цепей СДОУ осуществляется шахтным телефонным кабелем с диаметром жилы не менее 0,5 мм и не более 2,5 мм.

Эксплуатация

Время прогрева СДОУ составляет не более 10 мин.

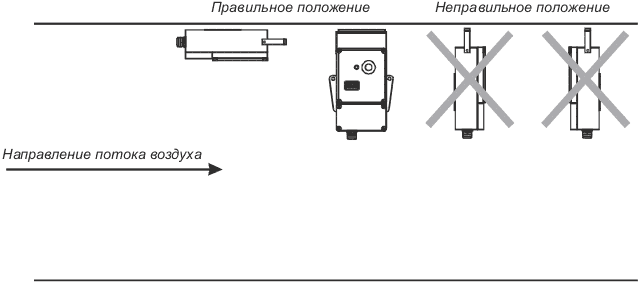

CДОУ может устанавливаться вертикально или горизонтально (см. рисунок). Измерительная головка СДОУ должна быть защищена от прямого попадания воды.

Градуировка

Для проведения градуировки СДОУ необходимы следующие приборы и инструменты: источник питания постоянного напряжения 12 В; баллон с чистым воздухом и редуктором, позволяющим установить расход 30±5 л/ч; баллон с газовой смесью с концентрацией оксида углерода 100…180 ppm и редуктором, позволяющим устано-вить расход 30±5 л/ч; цифровой вольтметр с входным сопротивлением не менее 40 кОм. Баллоны и редукторы входят в состав устройства для градуировки датчиков. Градуировка СДОУ проводится не реже 1 раза в 6 месяцев. Рекомендуется градуировать СДОУ по месту его установки.

Расчет выходного сигнала

Расчет выходного сигнала 0,4…2,0 В в зависимости от измеряемой концен-трации оксида углерода производится по следующей формуле

USIG = [COизм] x Ku + 400, (2)

где USIG – выходное напряжение на клемме SIG (1) разъема X1, мВ; [COизм] - считанная с ЖКД концентрация оксида углерода, ppm, Ku – коэффициент пропорциональности для датчиков с выходным сигналом 0,4…2,0 В, мВ/ppm, Ku = 1600/COmax, Comax - верхняя граница диапазона контроля. Для базовой модифика-ции Ku = 80.

Расчет выходного сигнала 0…5 мА в зависимости от измеряемой концентрации оксида углерода производится по следующей формуле

ISIG= [COизм] x Ki, (2)

где ISIG – выходной ток, мА; [COизм] - считанная с ЖКД концентрация оксида углеро-да, ppm, Ki – коэффициент пропорциональности для датчиков с выходным сигналом 0…5 мА, мА/ppm, Ku = 5/COmax, Comax - верхняя граница диапазона контроля.
