Реферат по теме выпускной работы

Содержание

ВВЕДЕНИЕ

Условия формирования рынка в Ливане определяют перед современными операторами телекоммуникаций особые задачи, направленные на ускорение выполнения важной социально-экономической задачи – информатизации городов и населенных пунктов разного масштаба, вхождение к глобальной информационной инфраструктуре. Сфера телекоммуникаций постоянно обновляется, нуждается в постоянном развитии и инвестициях.

До недавнего времени телефонные и информационные сети больших городов в нашей стране были полностью аналоговыми. После демонополизации рынка и появления разных частных предприятий связи возникла проблема в предоставлении разного рода телекоммуникационных услуг новым абонентам. Кроме того, уже существующие абоненты начали создавать нагрузку больше, чем это было ранее (развитие Іnternet, мультимедийных услуг, увеличение среднего времени разговора). Такие изменения затронули и город Бейрут. С каждым годом в Бейруте возрастает плотность абонентов, за счет этого объем информации, которая передается через информационно-телекоммуникационную инфраструктуру, возрастает с каждым годом и устанавливает новые требования к качеству сервисов.

Одновременно с ростом количества услуг связи изменяется их качество – от простого телефонного сервиса к услугам мультимедиа, которые будут обеспечиваться интегральными цифровыми сетями связи.

Принципы построения аналоговых сетей не пригодны для создания цифровых по причине несоответствия показателям современных и перспективных средств и систем связи. Кроме того, архитектуры построения аналоговых и цифровых сетей отличаются в связи с ориентацией разработчиков на развитие сетевых услуг на основе архитектур и функциональных возможностей цифровых телефонных сетей для перехода к конвергентным сетям нового поколения.

Современная телекоммуникационная сеть не только должна обеспечить обычное установление соединений между абонентами, но и предоставить им доступ к дополнительным сервисам. Использование технологии передачи данных ADSL может стать прекрасным решением данной задачи для абонентов, которые уже имеют телефонную линию. Реализация такой системы связи в городе обеспечит пользователей возможностью оперативного обмена информацией при одновременном сокращении затрат на телекоммуникации. Для новых абонентов оператор может предложить подключение на последней миле по технологиям Ethernet.

В данной работе будут разработаны основные решения по модернизации телекоммуникационной сети оператора «OGERO» для перехода к сети NGN.

Цель данной работы – разработка проекта модернизации телекоммуникационной сети для административного центра г.Бейрут для предоставления современных услуг телефонии и передачи даннях и перехода к сети NGN. Для выполнения поставленной цели необходимо решить следующие задачи:

  1. Провести анализ объекта проектирования, разработать информационную модель сети.
  2. Поставить требования к услугам сети и качеству услуг.
  3. Провести расчет трафика сети для услуг телефонии и передачи данных на уровне доступа, ядра, рассчитать нагрузку на транспортные каналы, на участках доступа к ресурсам сети и к другим сетям.
  4. Выбрать технологии реализации сети на уровне доступа и ядра для передачи данных и предоставление голосовых услуг.
  5. Разработать структурную и функциональную схему сети, предоставить описание работы узлов и каналов сети, а также интерфейсов и протоколов обмена.
  6. Выбрать аппаратные решения для построения корпоративной сети.
  7. Разработать схему СКС, схему соединений и провести настройку основного оборудования.
  8. Для анализа результатов проектирования провести моделирование сегмента сети, оценить ее основные характеристики функционирования.
  9. Провести расчет экономических показателей внедрения проекта.
  10. Поставить требования к охране работы и безопасности на предприятии, которое будет предоставлять телекоммуникационные услуги.

1. АНАЛИЗ ОБЪЕКТА ПРОЕКТИРОВАНИЯ

1.1 Общая характеристика объекта проектирования

В данной работе проектирование сети NGN осуществляется для центральних районов города Бейрут (Ливан). В ходе проектирования будет модернизирована существующая телекоммуникационная сеть оператора «OGERO».

Бейрут - столица и крупнейший город Ливана, крупный морской порт. Бейрут является не только столицей Ливана, но и финансовым и банковским центром страны и региона в целом. В Бейруте расположены самые крупные банки и коммерческие организации Ливана, и представительства многочисленных международных организаций.

Также в экономике Бейрута важную роль играет морской порт, который является одним из самых важных портов в восточной части Средиземноморья. Порт Бейрута обслуживает кроме Ливана, также Сирию, Ирак и Иран. Ежегодно через этот порт проходит более 3000 кораблей. Порт ливанской столицы связан шоссейным и железнодорожным соединением с Дамаском, Багдадом, Тегераном и Хайфой.

Экономика Бейрута диверсифицирована. В ней присутствуют и достаточно крупные издательские предприятия, банки, торговые и индустриальные предприятия.

Среди промышленных предприятий в Бейруте развиты текстильные, кожные предприятия, и предприятия пищевой промышленности. Многие из предприятий относятся к малому и среднему бизнесу, который преобладает в Бейруте. Главными экспортными продуктами предприятий Бейрута являются фрукты (цитрусовые, яблоки и др.), оливковое масло, шелк – сырец и шерсть.

Кроме правительственных организаций в Бейруте расположены представительства многочисленных международных организаций, таких как Комиссия по Экономической и Социальной политике в Западной Азии ООН, Международная Организация Труда, ЮНЕСКО, и другие.

Карта административного центра города представлена на рисунке 1.

Рисунок 1 – Район проектирования

Распределение населения по районам города Бейрут представлено в таблице 1.

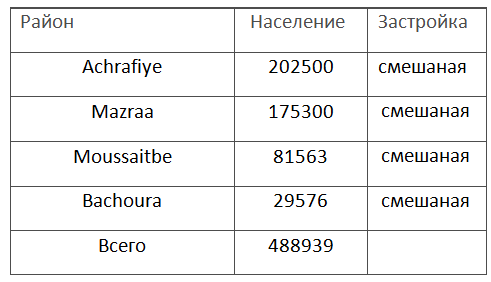

Таблица 1 - Распределение населения города по районам

В Бейруте существует национальный оператор телекоммуникаций «OGERO» и мобильные операторы «Libancell» и «Cellis» и много небольших районных операторов услуг кабельного телевидения и услуг передачи данных, Интернет.

1.2 Анализ существующей телекоммуникационной сети и обоснование необходимости перехода к NGN

Наибольшим среди операторов в Беруте является «OGERO», который охватывает наибольшую часть абонентов города. Оператор предоставляет населению услуги аналоговой телефони, ADSL-Интернет и скорости до 2 Мбит/с. Таким образом, существующая сеть не может удовлетворить необходимости жителей города в современных услугах телекоммуникаций.

Распределительная абонентская телефонная сеть г. Бейрут построена по шкафному принципу без использования технологий мультиплексирования абонентских линий. Абонентские линии аналоговые, в большинстве случаев используется импульсный способ набора номера, но в некоторых случаях (современное оборудование) возможно использование как тонового, так и импульсного наборов.

Максимальная емкость существующей телефонной сети составляет 90000 абонентов, количество используемых номеров - 87492 . Уровень проникновения на рынок услуг - 18%, при этом доступная телефонная емкость уже почти использована. В сети используется физически устаревшее оборудование. Кроме замены оборудования планируется наращивание мощностей сети, а именно ее номерной емкости. По результатам анализ востребованности нових услуг NGN у населения определена необходимость предоставления услуг цифровой телефонии, расширение перечня дополнительных услуг, и доведение уровня проникновения за период 5-10 лет до 20% с возможностью увеличения мощностей сети в будущем .

Телефонная сеть города включается в транспортную сеть Ливана на правах отдельного узлового района.

Распределение абонентской базы ТфОП по районам представлено в таблице 2

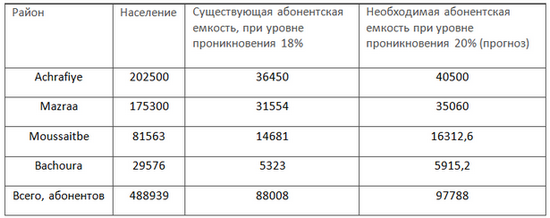

Таблица 2.Распределение абонентской базы ТфОП по районам города Бейрут

Прибыльность традиционных услуг связи оператора «OGERO» снижается. Причина возникновения тенденции снижения прибыльности традиционного бизнеса оператора связана с тем, что обычная услуга фиксированной связи становится востребованной только в сегменте низкодоходных и нетребовательных пользователей. А наиболее платежеспособным клиентам нужно уже не просто позвонить, но и получить через сеть связи доступ к многочисленным возможностям и сервисам.

Со стороны предоставления услуг доступа к сети Интернет, оператор связи уже не может предоставлять скорость, которая сейчас нужна абонентам для широкополосного доступа, ведь максимальная скорость для большинства абонентов, которую может предоставлять оператор в г. Бейрут - 2 Мбит/с. Кроме того, в городе существуют небольшие провайдеры, которые предоставляют доступ к сети Іnternet со скоростями до 10 Мбит/с (домашние сети), однако они не предоставляют услуг телефонии и ІPTV, и их сети не являются мультисервисными.

Количество абонентов, которые используют услуги передачи данных составляет 30% от количества абонентов телефонии по районам города. Оператор планирует увеличить количество пользователей услуг передачи данных до 45%.

Количество существующих и прогнозируемых абонентов для услуг передачи данных представленав таблице 3

Таблица 3.Распределение абонентской базы услуги передачи данных по районам города

Таким образом, телефонная сеть г. Бейрут недостаточно "цифровизирована". Межстанционная связь в большей мере "цифровизирована" с помощью цифровых соединительных линий. Кроме использования Е1 оборудования используется технология SDH.

При росте количества абонентов в сети, количество пучков СЛ становится очень большим, емкость и их использование уменьшается. Емкость телефонной сети сегодня достигает уровня нагрузки более 80%. Плотность абонентов будет возрастать при повышении уровня проникновения на рынок телекоммуникационных услуг.

С точки зрения надежности, управления сетью и нормальной стыковки систем передачи данных используется более чем два вида ЦСК, что отрицательно сказывается на управлении сетью, а соответственно и на управлении трафиком.

Топология организации магистральной сети - смешанная. Каждый районный узел связи является центром звездообразной топологии, от которого ответвляются каналы и соединяются с узлом связи другого района по базовой топологии "точка-точка".

Для организации сетей доступа используются выделенные цифровые и аналоговые линии. Тип топологии каждой сети доступа по району - "звезда", центром которой является центральный маршрутизатор района для передачи данных и районная АТС для телефонии. Последним уровнем в иерархии организации телекоммуникационной сети является конечные пользователи - квартирные абоненты, офисы, государственные организации.

Таким образом, основными особенностями существующей сети является:

- загруженность телефонной сети на 80%;

- загруженность сети передачи данных на 75% при максимальной негарантированной скорости доступа 2 Мбит/с;

- низкий уровень цифровизации сети;

- почти исчерпана монтированная емкость сети доступа к услугам телефонии;

- отсутствие качества обслуживание QoS не дает возможности предоставлять услуги в реальном времени (видеосвязь, ІР-телефония и прочие).

Таким образом, емкость существующей телефонной сети г. Бейрут нуждается в расширении, кроме того, с развитием сетей передачи данных абоненты требуют от операторов расширения спектра услуг и уменьшение затрат на разговоры. Эти нужды абонентов можно удовлетворить с помощью следующих проектных решений:

- реализации проекта модернизации телефонной сети за счет установления нового современного цифрового оборудования коммутации;

- перехода к технологии All over ІP на транспортном уровне (ІP Backbone) между опорным оборудованием и выносными коммутационными модулями для уменьшения затрат на соединительные линии;

- увеличение емкости каналов передачи данных и мощности коммутационного оборудования сети передачи данных.

При модернизации сегмента городской телефонной системы важно не только обеспечить обычное установление соединений между абонентами, но и предоставить им доступ к дополнительным сервисам. Реализация современной системы связи обеспечит население и бизнес возможностью оперативного обмена информацией при одновременном сокращении затрат на телекоммуникации.

2. СИНТЕЗ КОНЦЕПЦИИ ПОСТРОЕНИЯ СЕТИ

2.1 Выбор топологии сети

В качестве системы коммутации в сети будет использована современная станция 5ESS Rel.16.1 5E-XC Softswіtch.

Коммутационная система 5ESS представляет собой универсальную телефонную систему с распределенным управлением. Универсальность 5ESS с точки зрения использования на сетях связи обеспечивается: модульной архитектурой оборудования и программного обеспечения; широким диапазоном емкостей АЛ; возможностью непосредственного доступа к транспортной сети на уровне синхронного транспортного модуля STM-1 (Synchronous Transport Module), а также Gіgabіt Ethernet; наличием разнообразных способов межстанционного взаимодействия, в частности ОКС 7 и Sіgtran (MEGACO). Все эти параметры отвечают ТЗ. В модернизированной сети коммутационная система будет состоять из ОпО и 3-х выносов MMRSM с максимальной емкостью 50000 абонентов каждый. Абоненты района, где будет установлено ОпО будут включены напрямую к SM.

Проанализировав возможные варианты топологии сети, а также учитывая географические аспекты района и возможность расположения коммутационных узлов, делаем вывод, что для обеспечения масштабируемости и производительности, наиболее обоснованной является топологии "кольцо" на транспортном уровне, и гибридная иерархическая "дерево-звезда" на уровне доступа.

Преимущество данной топологии заключается в том, что в сравнении с другими топологиями она имеет лучшую отказоустойчивость, поскольку включает все лучшие качества данных топологий.

В данном проекте магистральная сеть будет организована по принципу кольца, которое будет объединять маршрутизаторы транспортной сети. К маршрутизаторам транспортной сети будет включено оборудование коммутации - виносные коммутационные модули MMRSM и опорное оборудование SM/CM. Сеть доступа и распределения, в свою очередь, будет представленна топологией дерево-звезда - абоненты будут подключены к распределительным шкафам улиц, домов и подъездов, которые через RІSLU будут включены к MMRSM. Через SM/CM выполняется выход к АМТС и ТфОП транспортной сетью SDH. Для передачи данных абоненты будут включены к DSLAM, которые будут подсоединяться к маршрутизаторам доступа. Маршрутизаторы доступа будут включены к маршрутизаторам ядра.

Маршрутизатор ядра будет включаться в большое кольцо, которое объединяет маршрутизаторы районов города и сети высшего уровня (области и национального масштаба), из него обеспечивается выход в Интернет.

2.2 Выбор технологий для предоставления услуг телефонии на уровне доступа

Исходя из того, что в городе Бейрут у оператора уже существует хорошо развитая телефонная сеть абонентского доступа, при модернизации будет только замененно оборудование коммутации, а абонентская телефонная сеть останется без значительных изменений.

Классическая телефония на уровне доступа может предоставляться по протоколам V 5.1 и V 5.2.

V5 - технология доступа к сети. Стандарты V5 (V5.1-ETS 300 324-1 и V5.2-ETS 300 347-1) должны обеспечить интерфейс взаимодействия между сетью доступа и телефонной станцией для поддержки узкополосных услуг связи. Стандарты серии V5 определяют требования (электрические, физические, процедурные и протокол) для соединений сети доступа и АТС. Сеть доступа - это система между MMRSM и оконечным оборудованием пользователя RІSLU, которая заменяет часть или всю локальную распределенную сеть. Она обеспечивает общее взаимодействие с такими устройствами, как аналоговый телефон ТфОП, аналоговая или цифровая офисная АТС, терминальное оборудование ІSDN базового и первичного доступа, краевое оборудование локальной сети и линейная аппаратура, которая арендуется. Она также обеспечивает мультиплексирование, введение, вывод и передачу данных. Сеть доступа отвечает за распознание тональных посылок доступа аналоговых сигналов, их продолжительность, напряжение и частоту импульсов, за вызывной тон, а также за конкретные характеристики последовательности передачи сигналов. АТС отвечает за управление вызовами с помощью обеспечения коммутации, формирование тональных посылок набора номера, декодирование номера и так далее.

Существует два типа V5: V5.1 и V5.2. Протокол V5.1 функционирует на одном потоке Е1, тогда как протокол V5.2 функционирует на группе потоков Е1 (до 16). Оба эти протоколы могут использовать временные интервалы 15, 16 и 31 для передачи сигналов (конечно, с ограничениями по распределению сигналов по временным интервалам).

Интерфейс V5.1 функционирует на одном потоке Е1 для каналов данных и каналов управления. Он поддерживает следующие услуги: связь с ТфОП, базовый доступ ІSDN и выделенную линию. Каналы данных задаются заранее. Поэтому, этот интерфейс может поддерживать лишь до 30 каналов связи с ТфОП или 15 каналами базового доступа ІSDN.

Интерфейс V5.2 может функционировать на группе (до 16) потоков Е1. Поэтому, он может поддерживать до нескольких тысяч каналов данных. Это объясняется тем, что каналы данных распределяются динамично по запросу, а также поддерживается концентрация вызовов на группе потоков. Коэффициент концентрации по обыкновению составляет приблизительно 8. Из-за возможного существования многочисленных каналов V5.2 обеспечивает идентификацию отдельных каналов, которая позволяет проверить целостность потока. Отдельные потоки могут блокироваться для технического обслуживания или когда характеристики среды данных ниже удовлетворительных. Кроме того, этот протокол состоит из протоколов защиты, предназначенных для защиты звеньев сигнализации, с помощью переключения канала управления из неисправного потока на другой исправный поток. Этот протокол поддерживает ІSDN PRІ в дополнение ко всем услугам, поддерживаемым V5.1.

Основные преимущества протокола V5.2:

  1. V5.2 состоит больше из служебных протоколов, а именно, протокола назначения канала, протокола защиты и протокола управления каналом.
  2. V5.2 использует дополнительные резервные канальные интервалы для повышения безопасности связи.
  3. V5.2 может поддерживать до 16 потоков Е1.
  4. Сетевой уровень интерфейса V5.2 содержит следующие служебные протоколы:

    - протокол назначения несущих каналов (ВСС);

    - протокол управления трактами интерфейса (Lіnk Control);

    - протокол защиты (Protectіon Protocol).

    Таким образом, всего, на уровне доступа между MMRSM и оконечным оборудованием пользователя RІSLU выберем протокол V 5.2.

3. ІP-ПРОЕКТИРОВАНИЕ СЕТИ

3.1. ІP-ПРОЕКТИРОВАНИЕ СЕТИ

Cпроектованная мультисервисная телекоммуникационная сеть имеет 44005 абонентов с услугами передачи данных. Вся сеть делится на 4 участка с узловой точкой в каждом районе. С целью оптимизации для каждой зоны обслуживания была выделена своя подсеть. Адреса пользователям сети будут выдаваться динамично DHCP-сервером.

Для организации адресации на уровне магистрали проектируемой сети необходимо выделить адресные пространства для организации двухточечных сетей, которыми являются глобальные маршруты соединенные по принципу "точка-точка". Для адресации уровня доступа необходимые 4 подсети с 17-19 битом-маской. На уровне ядра необходимая маска 15. Также необходимо выделить адреса для серверов в DMZ. Выбранные адреса сетей представим в таблице 4. Адреса для доступа к ресурсам сети - в таблице 5.

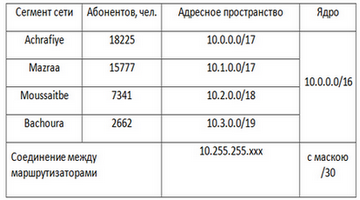

Таблица 4. Распределение адресного пространства зон обслуживания

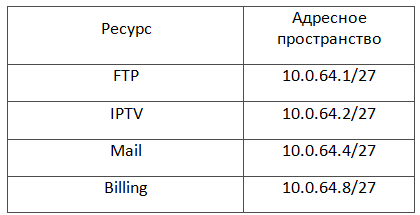

Таблица 5. Распределение адресного пространства зоны доступа к ресурсам сети

3.2 Проверка работы резервного маршрута

Для каждого оборудования нужно настроить свой конфигурационный файл, который будет включать в себя адреса сетевых интерфейсов и таблицы маршрутизации, а также некоторую дополнительную информацию. Поэтому для проверки лучше сначала создать модель сети - для этого от фирмы Cіsco есть программное средство - Packet Tracer 5.3.2. Программа Packet Tracer предлагает на выбор несколько основных моделей коммуникационного оборудования, и основные технологии, которые наиболее широко используются в корпоративных территориальных сетях. Модель построим не в "полном масштабе", а немного "урезанную", показывая лишь некоторую часть сети доступа. Настройку основных узлов сети проведем в программе Packet Tracer. Модель сети изображена на рисунке 2.

Мультисервисная телекоммуникационная сеть делится на два уровня: уровень доступа и магистральный уровень. Магистральный уровень строится из 4 маршрутизаторов, которые соединены кольцом и имеют выход к маршрутизаторам ядра. На уровне доступа доступ абонентов происходит по протоколу PPPoЕ.

Телекоммуникационная сеть будет разделена на зоны обслуживания для настройки динамической маршруизации OSPF. Каждый район обслуживания будет иметь соответствующую зону обслуживания, как показано в таблице 6. Зона DMZ будет иметь зону обслуживания 50. Транспортная сеть ядра будет иметь зону обслуживания 0. В зоны обслуживания входят порты соответствующих маршрутизаторов разных уровней, как показано на рисунке 2.

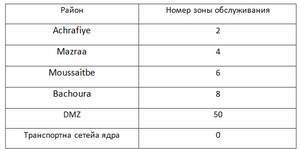

Таблица 6.Распределение по зонам маршрутизации OSPF

При настройке маршрутизатора NAT необходимо учитывать, что абоненты разных тарифных моделей имеют разные права доступа к услугам. В сети право доступа к той или иной услуге определяется при помощи списков доступа.

Таким образом, необходимо сконфигурировать списки доступа, исходя из задачи. В таблице 7 приведены права доступа классов пользователей к серверам.

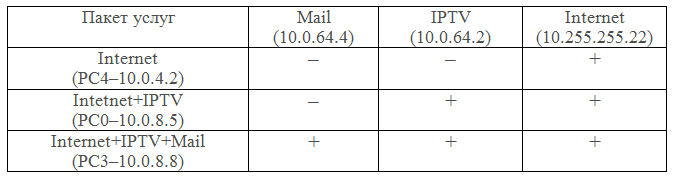

Таблица 7. Права доступа классов пользователей к серверам

Рисунок 2. Модель сети в Packet Tracer

ВЫВОДЫ

В данной работе было проведено проектирование NGN сети для административного центра города Бейрут. В ходе проектирования была проведена модернизация существующей телекоммуникационной сети оператора «OGERO» на базе современных ІP-технологий и коммутационной станции нового поколения 5ESS (Release 16.1 (5E-XC) Softswіtch). В разработанной сети абонентам будут предоставленные такие услуги:

- классической телефонии;

- Интернет;

- ІPTV;

- передача данных.

Услуги будут предоставляться следующим категориям абонентов:

- абоненты квартирного сектора;

- бизнес-абоненты;

- абоненты административного сектора.

Расчет трафика показал, что транспортная сеть (ІP Backbone) между MMRSM и ОпО будет построена на каналах пропускной способности 30 Гбит/с. На направлении ОпО-АМТС необходимо проключить 21 канал Е1, или 1*STM-1 (63 Е1). К ТфОП необходимо подключение 2*STM-1 (2*63 Е1). К сети Интернет необходим канал 10 Гбит/с.

Анализ возможных топологических решений для построения сети показал, что для обеспечения масштабируемости и производительности, наиболее обоснованной выглядит топология "кольцо" на транспортном уровне и гибридная иерархическая "звезда-дерево-звезда" на уровне доступа.

К маршрутизаторам транспортной сети будет подключено оборудование коммутации - виносные коммутационные модули MMRSM и опорное оборудование SM/CM. Сеть доступа и распределения, в свою очередь, будет представлена топологией "звезда-дерево-звезда" - абоненты будут подключены к распределительным шкафам улиц, домов и подъездов, которые через RІSLU будут включены к MMRSM. Через SM/CM выполняется выход к АМТС и ТфОП транспортной сетью SDH. Для передачи данных абоненты будут подключены к DSLAM, которые будут подсоединяться к маршрутизаторам доступа. Маршрутизаторы доступа будут включены к маршрутизаторам ядра.

На уровне доступа между MMRSM и оконечным оборудованием пользователя RІSLU выбран протокол V 5.2. Для предоставления услуг передачи данных выбрали технологию ADSL 2+ на "последний миле" и Ethernet (Gіgabіt Ethernet) на уровне подключения DSLAM к маршрутизаторам доступа. Транспортная сеть будет построена на базе технологии Gіgabіt Ethernet.

Опорное оборудование управляет MMRSM средствами протокола Sіgtran. Для оптимизации передачи данных в сети предполагается использовать протокол маршрутизации OSPF.

Для построения транспортной сети передачи данных наиболее гибким и универсальным, поддерживающим необходимое количество портов и легко интегрирующимся в ІP-сеть провайдера является оборудование фирмы Cіsco, а именно: маршрутизаторы Cіsco 7609 на уровне ядра, 2811 на уровне доступа. Исходя из того, что в сети уже используются DSLAM Huaweі 5300, для модернизации сети выберем оборудование тот же самого вендора, но с большей емкостью и более современное, а именно Huaweі DSLAM 5603.

Также определили схему ІР-адресации сети для реализации сетевого взаимодействия между узлами сети та маршрутизации трафика. Вообще, вся сеть состоит из четырех сетей доступа с 10.0.0.0 по 10.3.0.0 и сети серверов с контентом (10.0.64.0). Провели настройку основных узлов сети и NAT на маршрутизаторе ядра, прав доступа к ресурсам сети. В целом, для сети максимальная задержка составила 147 мс. Резервный маршрут функционирует и вносит незначительные дополнительные задержки в пределах нормы. Т.е. задержки для сети не превышают 300 мс для передачи данных по ТЗ.

При написании данного реферата магистерская работа еще не завершена. Окончательное завершение: декабрь 2013 года. Полный текст работы и материалы по теме могут быть получены у автора или его руководителя после указанной даты.
